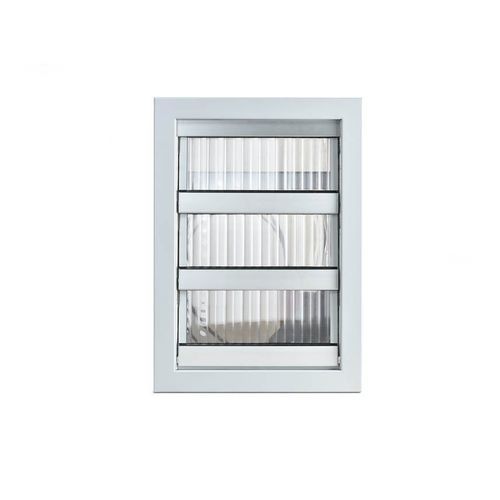

Trappe de désenfumage en aluminium anodisé CDH-F

dispositif d'évacuation des fumées et de la chaleur

Le Louvre CDH-F pour l'évacuation des fumées et de la chaleur est conçu à la fois pour la ventilation quotidienne et pour l'évacuation des fumées en cas d'incendie. Les lamelles du Louvre peuvent être ouvertes et fermées par un actionneur électrique. La grille d'évacuation des fumées et de la chaleur CDH-F est équipée de lamelles qui peuvent être déplacées par un actionneur électrique. Les lamelles sont composées de profils en aluminium anodisé et d'un insert monté entre les profils et protégé par un joint de vitrage. L'insert de lamelle de type S est composé de feuilles de polycarbonate de 20 mm d'épaisseur. L'insert à lamelles de type A est composé de laine minérale de 20 mm d'épaisseur à l'intérieur et de tôle d'aluminium à l'extérieur. Le cadre de la lamelle est recouvert d'un revêtement en poudre de couleur RAL9006. La grille d'évacuation des fumées et de la chaleur de type CDH-F-L est équipée d'un dispositif de mesure et d'un treillis métallique. Ce type de grille est également équipé d'un capteur de pression différentielle avec des tubes en cuivre de ø6. Les actionneurs électriques Belimo ouvrent/ferment les lamelles et fournissent le débit d'air souhaité en ajustant la position des lamelles. L'alimentation électrique est de 24 V AC/DC ou 230 V AC. En cas de coupure de l'alimentation électrique, les lamelles s'ouvrent si un actionneur à ressort de rappel est utilisé dans la grille d'évacuation des fumées et de la chaleur CDH-F. Les données techniques de la grille d'évacuation des fumées et de la chaleur CDH-F sont les suivantes ; Classe de résistance au vent : WL 1500. Classe de fiabilité ; Re1000. Température ambiante basse ; T(-15). Classe d'exposition à la chaleur ; B300. Conductivité thermique : 2,5 W/(m2K). Valeur d'absorption acoustique pour une grille complètement fermée R'w = 20 dB. Les lamelles mobiles tension d'alimentation 24 V AC/DC ou 230 V AC Les lamelles profilées en aluminium anodisé Ouverture/fermeture et débit d'air souhaité par l'actionneur électrique
