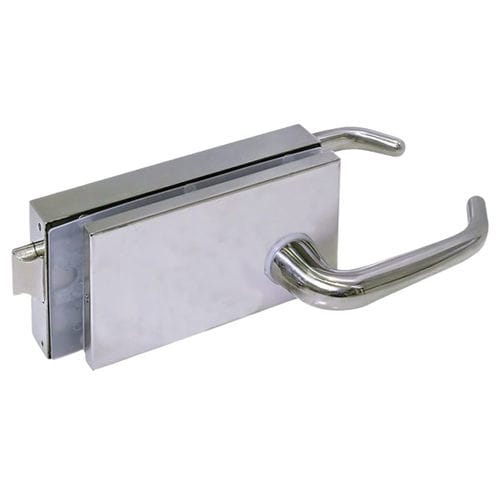

Serrure mécanique 1703

avec poignéepour portemultipoint

Description
JANO – Serrure horizontale pour portes à cadre avec ou sans galbe. Destinée aux ferrures pour systèmes de fermeture et projets avec verre. Disponible en plusieurs variantes selon le type de pêne et les accessoires (poignées, boutons, cylindre).

CARACTÉRISTIQUES GÉNÉRALES

• Serrure horizontale pour portes à cadre avec ou sans galbe
• Plaques de serrage pour verre en alliage d'aluminium injecté, revêtues de peinture époxy
• Boulonnerie en acier inox A2
• Frontaux en acier inox AISI 304
• Caches en acier inox AISI 316
• Poignées et boutons en acier inox AISI 316
• Joints de serrage pour verre en matériau PE
• Cylindre de sécurité profil euro multipoint
• Pêne réversible actionné par clé, sortie pêne 12 mm ; sortie pêne actionnée par clé 23 mm
• Levier à deux tours de clé avec traitement anti-coupure, sortie levier 20 mm
• Entrée cylindre 60 mm
• Certifiée selon UNE-EN 1935:2002/AC:2004, Grade 7 / 200 000 cycles
• Certifiée selon UNE-EN 1670:2007/AC:2008, Grade 5 (résistance maximale à la corrosion)

FABRICATION STANDARD

• Finitions : inox poli – inox satiné
• Épaisseur de verre recommandée : 10 mm

OPTIONS SUR DEMANDE

• Finitions électrolytiques
• Couleurs RAL

VARIANTES DISPONIBLES

• 1700 – Pêne cylindre - cadre à galbe
• 1701 – Pêne cylindre et poignées - cadre à galbe
• 1702 – Pêne cylindre et boutons 001R – cadre à galbe
• 1702/1 – Pêne cylindre et boutons fixes 002R – cadre à galbe
• 1703 – Pêne avec poignées - cadre à galbe
• 1704 – Pêne avec boutons 001R – cadre à galbe
• 1705 – Pêne cylindre - cadre sans galbe
• 1706 – Pêne cylindre et poignées – cadre sans galbe
• 1707 – Pêne cylindre et boutons fixes 002R – cadre sans galbe
• 1708 – Pêne avec poignées – cadre sans galbe
• 1709 – Pêne avec boutons 001R – cadre sans galbe

INFORMATIONS COMPLÉMENTAIRES
Comprend schémas techniques et gabarits d'usinage pour verre, ainsi que documentation d'installation pour boutons fixes et mobiles.

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Matériaux : alliage d'aluminium (plaques de serrage), acier inox A2 (boulonnerie), AISI 304 (frontaux), AISI 316 (caches, poignées et boutons)
• Joints de serrage : matériau PE
• Cylindre : profil euro multipoint de sécurité ; entrée cylindre 60 mm
• Pêne : réversible ; sorties 12 mm / 23 mm selon l'actionnement
• Levier : deux tours de clé, traitement anti-coupure ; sortie levier 20 mm
• Normes et certifications : UNE-EN 1935:2002/AC:2004 (Grade 7 / 200 000 cycles), UNE-EN 1670:2007/AC:2008 (Grade 5 résistance à la corrosion)
• Épaisseur verre compatible : 10 mm
• Finitions standard : inox poli et satiné ; options sur demande : électrolytiques et couleurs RAL
