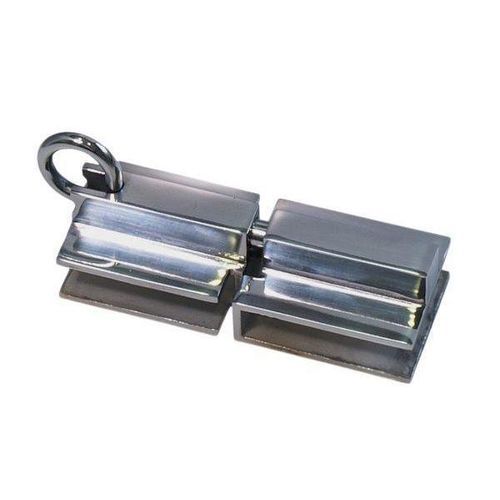

Loqueteau pour porte CPM / CPMV12

en aciersatinébrillant

Série produit
Quincaillerie et accessoires destinés aux portes en verre et aux systèmes de vitrage architecturaux. Les éléments de la gamme T / TV12 assurent le serrage mécanique et l'étanchéité pour des applications avec ou sans cadre.

Références / variantes disponibles dans la gamme T / TV12

• S1LAA
• S1LAAS
• S1LAC
• S1LBBE
• S1LBC
• S1LBD
• S1LEE
• A1A2
• A1A2S
• ALP
• GBPC
• CGPV/TPV
• CPM / CPMV12
• CPMF
• PM / PMV12
• PMF
• PV6
• PV8
• PV10
• S1LT
• SLT
• SR
• TP1
• TP2
• TP3
• SL90ºT

Caractéristiques générales

• Plaques de serrage pour verre en tôle inox AISI 304 de 4 mm d'épaisseur
• Visserie : vis en acier inoxydable A2
• Joints de serrage pour verre en matériau liège-caoutchouc
• Finitions : inox brillant, inox satiné

Dimensions recommandées de la porte

• Épaisseur verre 10 mm (T)
• Épaisseur verre 12 mm (T V12)
• Exemple de dimensions porte : 1100 x 2500 mm
• Charge : 70 kg par unité

OPTIONS SUR DEMANDE

• Finitions électrolytiques
• Couleurs RAL
• Pièces VG avec angles spéciaux
• Pièces spéciales usinées selon cahier des charges

Spécifications techniques

• Matériau des composants principaux : inox AISI 304 (plaques de serrage 4 mm)
• Fixations : vis en acier inox A2
• Joints : liège-caoutchouc pour serrage du verre
• Finitions courantes : inox brillant ou satiné ; autres finitions sur demande
• Épaisseurs verre recommandées : 10 mm ou 12 mm selon référence (T / T V12)
• Charge admissible recommandée par unité : 70 kg (exemple porte 1100 x 2500 mm)
