Mur de soutènement en sol renforcé SIERRASCAPE®

en acier galvaniséen béton arméen caisson

Présentation

Tensar SierraScape® est un système de mur de soutènement en sol renforcé à paniers métalliques, mécaniquement connectés, conçu pour répondre à un large éventail de conditions de projet et de site. Le système associe des paniers formés de fil galvanisé à la géogrille uniaxiale Tensar (RE500) et un jeu réduit de composants pour permettre une mise en œuvre rapide, une tolérance aux tassements et une résistance aux charges.

Points clés du produit

• Trois options de parement : parement en pierre, végétalisé et finitions architecturales.
• Système de parement en fil soudé avec connexion mécanique entre le parement et l'armature.
• Plus de 1,8 million de m² de parements installés dans le monde.

Avantages

• S'adapte aux conditions de site et aux exigences esthétiques variées.
• Meilleure résistance aux tassements différentiels, aux sollicitations sismiques et aux charges externes élevées grâce à la connexion mécanique entre les paniers et la géogrille.
• Installation simplifiée avec un nombre limité de composants, réduisant les besoins en matériel spécialisé et permettant l'utilisation de matériaux de remblai locaux.

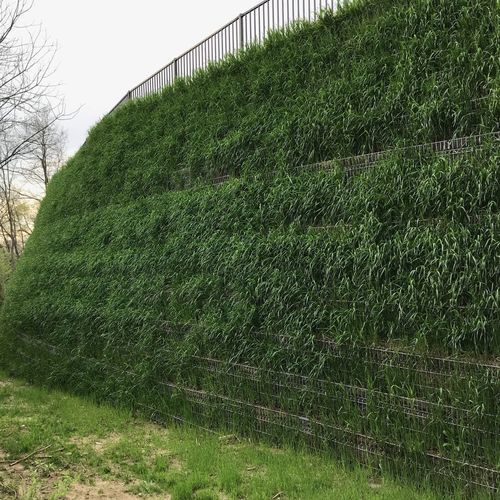

• Options de finition polyvalentes (végétalisé, pierre empilée, parement projeté sculpté ou parement en pierre) pour une intégration visuelle au site.
• Utilisable pour des structures de décompression et comme alternative économique au béton armé dans de nombreux projets.

Composants du système

• Géogrille uniaxiale Tensar RE500 (résines HDPE à forte orientation pour résister à la déformation en traction à long terme).
• Paniers SierraScape en fil galvanisé (paniers superposés / parements en fil soudé).
• Renfort de queue verrouillable (composant SierraScape pour maintenir l'alignement du parement).
• Géotextiles et géogrilles biaxiales Tensar pour les options de surface végétalisée.
• Tapis de contrôle de l'érosion et composants auxiliaires.
• Assistance en conception et sur site (support de conception, métrés et assistance à la construction disponibles).

Caractéristiques / spécifications techniques

• Armature principale : géogrille uniaxiale Tensar RE500 — forte capacité en traction dans la direction principale ; ouverture adaptée à l'interverrouillage avec le remblai naturel.
• Parement : paniers soudés galvanisés remplis avec pierre locale ou importée lorsque le parement en pierre est spécifié ; alternatives végétalisées ou architecturales possibles.
• Connexion mécanique : liaison propriétaire entre paniers et géogrille pour améliorer les performances en cas de tassement et de sollicitations sismiques.
• Mise en œuvre : paniers soudés empilés compatibles avec des remblaiements généraux ou sols in situ ; main-d'œuvre et équipement spécialisés minimaux requis.
• Applications : murs et talus, structures de décompression, démolition/remplacement et projets d'extension d'installations.
