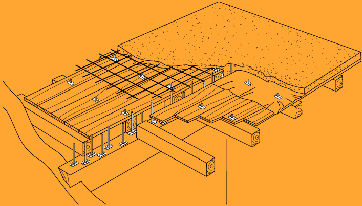

Plancher mixte

en boisen béton

COMPOSITION CONNECTEUR -Une tige avec tête obtenue à froid d'une barre d'acier de 12 mm de diamètre nominal -Une plaque de base carrée 50x50 mm de 4 mm d'épaisseur modelée à crampons. Le connecteur à ergot et la plaque de base sont assemblés par refoulement à froid. -Deux vis tire-fond de 8 mm de diamètre qui passent à travers les deux trous de la plaque. Vis en acier galvanisé, avec extrémité tranchante Ø 8 mm et 70, 100 ou 120 mm de longueur. Toutes les pièces du connecteur sont galvanisé électrolytiquement avec une protection moyenne de 8 µm correspondant à une résistance à la corrosion de 2 cycles « Kesternich ". DESCRIPTIF CAHIER DES CHARGES Connecteur à ergot composé d'une plaque de base 50 x 50 x 4 mm, modelée à crampons, ayant deux trous pour le passage de deux vis tire-fond de Ø 8 mm, avec dessous de tête tronco-conique, tige en acier galvanisé Ø 12 mm, uni à la plaque par matriçage à froid. Hauteurs tige disponibles : 20, 30, 40, 60, 70, 80, 105, 125, 150, 175 et 200 mm. Longueur de vis disponibles : 70, 100 et 120 mm
