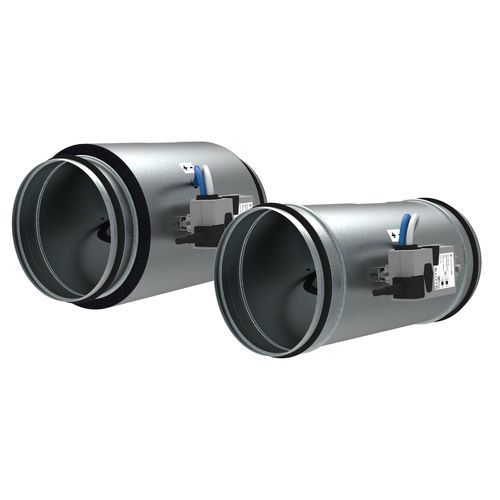

Régulateur de débit d'air OPTIMA-R-LV

Aperçu
L'OPTIMA-R-LV est un régulateur VAV basse vitesse destiné à la ventilation à la demande dans les systèmes CVC industriels et tertiaires. Il assure un contrôle du débit d'air fiable jusqu'à environ 0,2 m/s et fonctionne à de très faibles pressions de gaine à partir de 2 Pa.

Fonctionnement
Le régulateur utilise une sonde de mesure métallique pour suivre en continu la pression dynamique. Le débit d'air est calculé à partir du signal de la sonde et comparé à la consigne. En cas d'écart, l'actionneur modifie la position du volet pour maintenir le débit cible, permettant un contrôle précis à faibles vitesses et basses pressions statiques.

Modèles

• OPTIMA-R-LV — Caisson simple peau en tôle galvanisée, non isolé.
• OPTIMA-R-LV-I — Isolé : caisson double peau avec mat en mousse cellules fermées pour isolation thermique et acoustique.
• OPTIMA-R-LV-MOD — Caisson non isolé avec port Bus (Modbus RTU ou BACnet MS/TP).
• OPTIMA-R-LV-I-MOD — Caisson double peau isolé avec port Bus (Modbus RTU ou BACnet MS/TP).

Avantages

• Contrôle précis à basse vitesse — régulation fiable de faibles à moyennes vitesses d'air (à partir d'environ 0,2 m/s).
• Fonctionnalité complète — contrôleur électrique configurable pour insufflation ou extraction ; variantes MOD pour intégration bus terrain (Modbus RTU ou BACnet MS/TP).
• Protection de l'actionneur — l'algorithme de contrôle protège l'actionneur en conditions de très faible flux d'air pour éviter les contraintes mécaniques.

Caractéristiques

• Caisson : caisson circulaire en tôle galvanisée (simple peau pour modèles non isolés ; double peau avec mousse cellules fermées pour modèles isolés).
• Volet : pale et arbre en tôle galvanisée ; paliers en polymère renforcé ; joints en caoutchouc sur la pale et les manchons de raccordement.
• Sonde de mesure : sonde métallique raccordée par tubulure via connecteur en polymère.
• Boîtier actionneur/contrôleur : construction en polymère renforcé adaptée aux environnements CVC.
• Classe d'étanchéité : 4C.

Caractéristiques techniques

• Vitesse minimale mesurable : env. 0,2 m/s.
• Plage de pression de fonctionnement : 2 Pa – 600 Pa.
• Modes de fonctionnement : contrôleurs électriques configurés pour insufflation ou extraction.
• Options d'isolation : non isolé (simple peau) et isolé (double peau avec mat de mousse cellules fermées).
• Communication (modèles MOD) : port Bus compatible Modbus RTU ou BACnet MS/TP.
• Matériau du caisson : tôle galvanisée.
• Palier de l'arbre de volet : paliers en polymère renforcé.
• Classe d'étanchéité : 4C.
