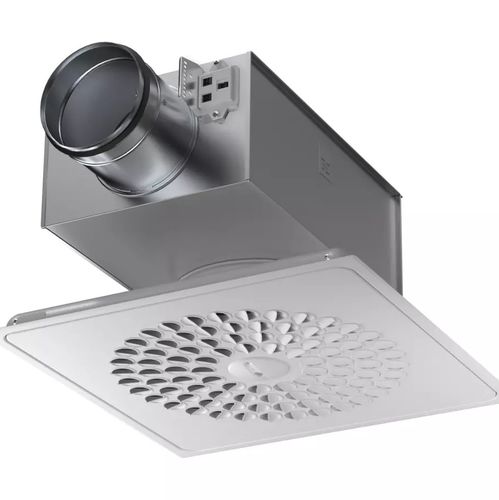

Diffuseur d'air à fixation au plafond WISE COLIBRI

pour plafondcarréen acier galvanisé

Brève description

• Diffuseur d'air actif pour le système WISE de Swegon pour une ventilation à la demande

Caractéristiques principales

• Régulation variable ou constante du débit
• Communication sans fil par radio
• Capteur intégré
• Installation et entretien rapides et simples grâce à la fonction Quick Access
• Peut être adapté à divers systèmes de plafonds suspendus grâce au cadre de réglage ADAPTER
• Variantes : Raccord Ø160 ou Ø250

Description du produit

• Conçu pour la ventilation à la demande de locaux à charge variable
• Conçu pour la ventilation de confort
• Les environnements humides, froids et agressifs doivent être évités
• Conçu pour les systèmes de soufflage
• Indépendant de la pression, mais exigeant une perte de charge minimale équivalente à celle d'un registre ouvert
• Le débit d'air minimal doit être pris en compte lors de la conception

Conception

• Capteur de débit d'air intégré
• Capteur de température de gaine intégré
• Capteur de température ambiante intégré
• Capteur de présence intégré
• DEL intégré
• Possibilité de connecter jusqu'à 3 actionneurs de vanne
• Connexion : Ø160 ou Ø250
• Toujours fourni avec boîte de mise en service et protection anti-poussière
• Le diffuseur d'air est doté d'un accès rapide
• Buses aérodynamiques
• Dimensions carrées 595x595 mm, faciles à intégrer dans les plafonds suspendus à cassettes de dimensions modulaires 600x600 mm

Matériau et traitement de surface

• Diffuseur d'air : Embout de raccordement en tôle d'acier galvanisée (Z275) ; les autres pièces métalliques sont en tôle d'acier thermolaquée ; finition standard RAL 9003 (blanc signal), brillant 40 ; buses d'air en plastique PP (polypropylène)
• Boîte de mise en service : Toutes les pièces en tôle sont en tôle d'acier galvanisée (Z275) ; matériau insonorisant interne en PET (polyéthylène téréphtalate), classement au feu B-s1,d0

Données techniques (DÉBIT D'AIR - NIVEAU SONORE - CAPACITÉ DE REFROIDISSEMENT) Taille | Min l/s | Min m3/h | 50 Pa l/s | 50 Pa m3/h | P Δt=8K W | 150 Pa l/s | 150 Pa m3/h | P Δt=8K W 160 | 5 | 18 | 72 | 260 | 694 | 75 | 270 | 772 250 | 10 | 36 | 105 | 378 | 1011 | 120 | 432 | 1156 Notes

• *Le produit peut réguler en dessous de Min. mais la précision de la mesure ne peut pas être garantie ; voir la fiche produit pour les tolérances. Note : pour une chute de pression élevée à travers le produit, il peut être difficile d'atteindre le débit minimum ; voir les diagrammes de dimensionnement dans la fiche produit.

Caractéristiques / spécifications techniques

• Nom du produit : WISE Colibri Ceiling
• Fonction : Diffuseur d'air actif pour une ventilation à la demande
• Régulation du débit : Variable ou constant
• Communication : Sans fil (radio)
• Capteurs intégrés : débit d'air, température du conduit, température ambiante, présence
• Indicateurs : LED intégrées
• Connexions d'actionneurs : Jusqu'à 3 actionneurs de vanne peuvent être connectés
• Connexions (conduit) : Ø160 ou Ø250
• Dimensions extérieures du diffuseur : 595 x 595 mm (convient aux plafonds à cassette de 600 x 600 mm)
• Matériaux : embout en tôle d'acier galvanisé (Z275), pièces en tôle d'acier revêtues par poudre, buses en plastique PP
• Finition : RAL 9003 (blanc de signalisation), brillant 40
• Boîte de mise en service : tôle galvanisée ; absorbeur de bruit interne en PET (classement au feu B-s1,d0)
• Installation : Accès rapide pour une installation et une maintenance simplifiées
• Environnement : ne convient pas aux environnements humides, froids ou agressifs
• Conçu pour : systèmes de soufflage d'air ; indépendant de la pression avec une perte de charge minimale requise
