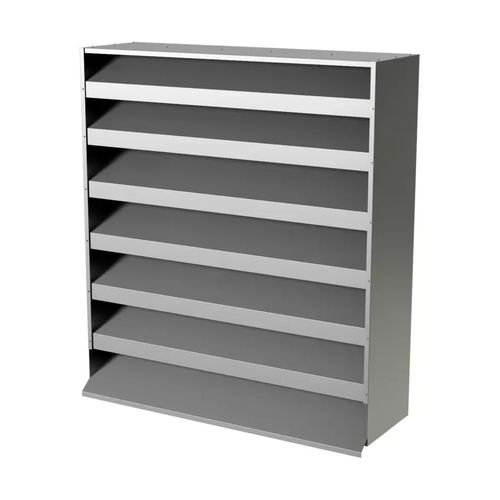

Grille de ventilation en acier galvanisé ALD

aluminiumen inoxrectangulaire

Présentation
ALD – Grille extérieure acoustique atténuatrice de bruit destinée à réduire les nuisances sonores provenant des ventilateurs et des locaux techniques.

Points clés

• Très bonne atténuation acoustique sur les bandes d'octave
• Construction robuste adaptée aux conditions climatiques difficiles
• Matériaux standards : acier galvanisé (classe de corrosivité C3) ou aluminium (classe de corrosivité C4)
• Matériaux/finitions optionnels : acier inoxydable, alu-zinc ou finition peinte
• Disponible en version double pour une atténuation supplémentaire
• Inclus dans la base de données MagiCAD

Description du produit
La façade ALD réduit le bruit aérien provenant des locaux techniques, des ventilateurs et des machines. Le son est atténué en passant à travers des volets acoustiques remplis d'un matériau absorbant, assurant un contrôle efficace du bruit en extérieur.

Conception
L'atténuation est obtenue par des volets acoustiques profilés aérodynamiquement et remplis de matériau absorbant, agencés à l'intérieur de la grille. La conception assure un débit d'air efficace tout en réduisant la transmission du bruit des équipements mécaniques.

Matériaux et traitement de surface
L'ALD est fournie en acier galvanisé (classe de corrosivité C3) ou en aluminium (classe de corrosivité C4). Les volets acoustiques sont remplis d'ISOVER Cleantec® PLUS. Un traitement de surface par peinture est possible lorsque la protection contre la corrosion est requise.

Installation, mise en service et maintenance
La grille est fournie en standard sans accessoires de montage. Les méthodes d'installation courantes incluent :

• Vis traversant les parois latérales de la grille
• Montage avec bride extérieure
• Montage avec bride intérieure (la version double est fournie sous forme de deux grilles simples à assembler sur site)

Performances (atténuation intégrale statique selon ISO 7235)
Atténuation intégrale statique en dB (ISO 7235) par type et bande d'octave :
ALD-1 / Largeurs (mm) : 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Hauteurs (mm) : 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz : 2 / 125 Hz : 5 / 250 Hz : 7 / 500 Hz : 12 / 1K Hz : 18 / 2K Hz : 21 / 4K Hz : 16 / 8K Hz : 16
ALD-2 / Largeurs (mm) : 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Hauteurs (mm) : 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz : 3 / 125 Hz : 9 / 250 Hz : 12 / 500 Hz : 21 / 1K Hz : 32 / 2K Hz : 34 / 4K Hz : 32 / 8K Hz : 32

Caractéristiques techniques

• Famille de produit : ALD (grille extérieure atténuatrice de bruit)
• Modèles : ALD-1 et ALD-2
• Largeurs disponibles (mm) : série 400–2400
• Hauteurs disponibles (mm) : série 450–2400
• Atténuation intégrale statique (dB, ISO 7235) : voir valeurs de performance ci‑dessus
• Matériaux standards : acier galvanisé (classe de corrosivité C3) ou aluminium (classe de corrosivité C4)
• Remplissage acoustique : ISOVER Cleantec® PLUS
• Matériaux/finitions optionnels : acier inoxydable, alu-zinc, finitions peintes
• Option version double disponible pour une atténuation accrue
• Inclus dans la base de données MagiCAD
