Abribus en acier peint NOVIO

en pinen verre dépolien verre trempé

Sous-titre du produit Design par Jan Padrnos

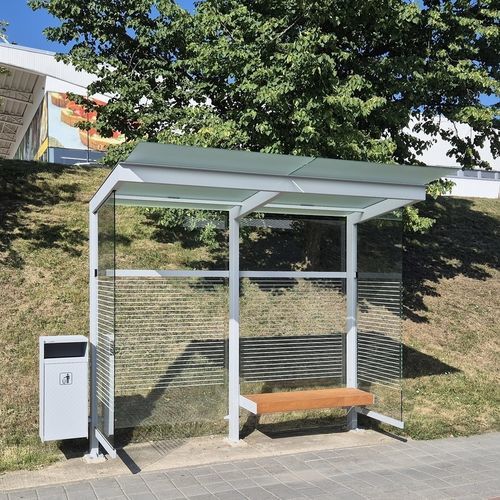

Description L'abri NOVIO est un pavillon modulaire pour arrêts de bus en milieu urbain et périurbain. Sa construction modulaire en profils d'acier et pièces en tôle façonnée assure la stabilité structurelle et la possibilité de configurations de deux à six modules. La toiture est vitrée en verre de sécurité trempé Satinato (finition mate) pour limiter l'éblouissement. Les parois arrière et latérales optionnelles sont en verre de sécurité clair avec marquage horizontal de sécurité ; une version avec panneau arrière en bois massif est disponible.

Modèles

• ZPN211 — L×l×H : 2740×1740×2498 mm — 2 modules / sans côtés
• ZPN212 — L×l×H : 2740×1740×2498 mm — 2 modules / avec côtés
• ZPN311 — L×l×H : 4080×1740×2498 mm — 3 modules / sans côtés
• ZPN312 — L×l×H : 4080×1740×2498 mm — 3 modules / avec côtés

Matériaux

• Pièces métalliques : finitions RAL 7016, RAL 9005, RAL 9006, RAL 9007
• Parties en bois : bois tropical ou pin TW
• Habillages : verre clair de sécurité ou verre Satinato de sécurité

Remarques complémentaires La structure portante est en acier galvanisé, laqué en poudre. Les panneaux muraux sont en verre trempé de sécurité ou en bois massif. La toiture est vitrée avec du verre trempé Satinato. Le banc est modulaire, composé de lames en bois massif fixées sur une structure en porte-à-faux avec vis en acier inoxydable. Des brides de base permettent un ancrage dissimulé sous le niveau du sol.

Caractéristiques techniques

• Nom / modèle du produit : NOVIO
• Design : par Jan Padrnos
• Structure : acier galvanisé, laqué
• Vitrage de toiture : verre trempé de sécurité Satinato (mat)
• Parois arrière/latérales : verre trempé clair avec marquage de sécurité horizontal ou panneau arrière en bois massif en option
• Banc : banc modulaire en bois massif, fixé sur support en porte-à-faux avec vis inox
• Ancrage : brides pour ancrage dissimulé sous le niveau du sol
• Tailles disponibles / modules : configurations de deux à six modules (exemples : ZPN211, ZPN212, ZPN311, ZPN312)
• Exemples de dimensions (L×l×H) : 2740×1740×2498 mm ; 4080×1740×2498 mm
• Options et accessoires : panneaux latéraux ou côtés ouverts ; corbeille série MAG suspendue ; éclairage ; panneau de nom d'arrêt ; assise intégrée prolongée
• Points visuels/fonctionnels : configuration modulaire pour flexibilité d'aménagement ; marquage de sécurité sur verre pour visibilité
