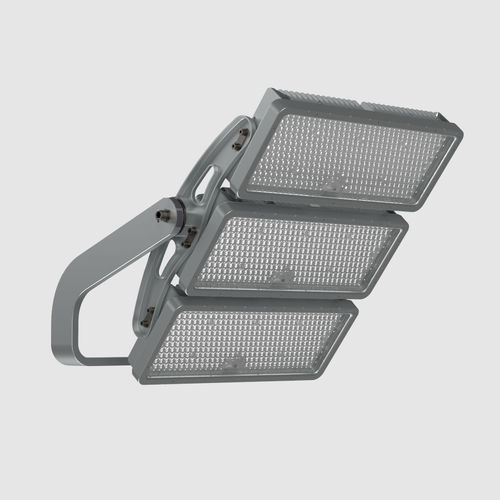

Projecteur IP66 BRITELINE

à LEDpour stadepour terrain de sport

Aperçu
BRITELINE est une plateforme modulaire de projecteurs haute puissance conçue pour l'éclairage des infrastructures sportives et des grandes surfaces. Elle associe modules LED modulaires, optiques de précision et compatibilité avec les systèmes de commande pour offrir une uniformité compatible diffusion TV et un contrôle réduit de l'éblouissement.

Applications

• Infrastructures sportives (stades, arénas, terrains d'entraînement)
• Grandes surfaces (zones logistiques, quais, sites industriels)
• Zones nécessitant une uniformité TV et un faible éblouissement

Points clés

• Modules photométriques modulaires avec moteurs LED haute efficacité et optiques de précision pour diriger la lumière là où elle est nécessaire tout en minimisant l'éblouissement.
• Disponible en trois tailles (1, 2 ou 3 modules orientables); chaque module peut être réglé individuellement pour affiner la distribution.
• Compatibilité avec les systèmes de commande locaux et distants pour gradation à la demande, scénarios dynamiques et télégestion.
• Design compact et léger pour s'adapter aux mâts existants; fixation optionnelle à un seul boulon pour faciliter l'installation.

Options de contrôle

• DALI-2 (D4i)
• DMX-RDM
• 0-10V (avec option driver distant)
• Télégestion
• Compatible avec la solution sans fil Schréder ITERRA

Installation & maintenance

• Support réglable acceptant montage en tête de mât, latéral ou sous-montage avec orientation fine au niveau du support et des modules.
• Le driver peut être intégré sur le support ou placé en position distante à la base du mât pour faciliter la maintenance et réduire la charge sur le mât.

Caractéristiques techniques / Spécifications

• Marque : Schréder
• Modèle / dénomination commerciale : BRITELINE GEN3
• Conformité : Marquage CE, certification ENEC, ROHS compliant, RCM mark
• Classe électrique : Classe I (EU)
• Tension nominale : 200-480 VAC – 50-60 Hz
• Protection contre les surtensions : 20 kV, 10 kV (options)
• Protocoles de contrôle : DALI-2, DMX-RDM (0-10V disponible avec driver distant)
• Options de prises : Zhaga (option), NEMA 7 broches (option)
• Système de contrôle associé : Schréder ITERRA
• Flux lumineux : 69 200 lm – 330 300 lm
• Puissance consommée : 620 W – 1 860 W
• Efficacité : jusqu'à 181 lm/W
• Températures de couleur LED disponibles : Blanc chaud 730, 830; Blanc neutre 740, 840, 940; Blanc froid 757, 857, 957
• Indice de rendu des couleurs (IRC) : 70, 80, 90
• ULOR : 0% (peut varier selon configuration)
• Boîtier : Aluminium
• Optique : Polycarbonate (option lentilles intégrées)
• Protecteur : Verre trempé ou Polycarbonate (avec lentilles intégrées)
• Indice de protection : IP66
• Résistance aux chocs : IK10 (pour unité optique avec protecteur polycarbonate), IK08
• Durée de vie LED : 120 000 h - L96 (peut varier selon taille/configuration)
• Dimensions (AxBxC) : GEN3 1 : 395 x 362 x 706 mm ; GEN3 2 : 645 x 395 x 707 mm ; GEN3 3 : 846 x 415 x 707 mm
• Poids : GEN3 1 : 12,8–14,4 kg ; GEN3 2 : 20,5–23,8 kg ; GEN3 3 : 28,3–33,4 kg
• Possibilités de montage : Fourche/bracelet ajustable ; fixation à un seul boulon disponible
• Remarques : ULOR, durée de vie et performances optiques peuvent varier selon la configuration ; consulter les fiches techniques pour les configurations détaillées.
