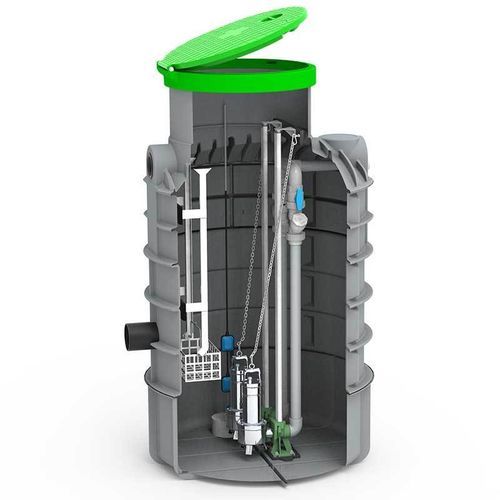

Station de relevage ROPUMP DN 1200

Présentation Le RoPump DN 1200 est une station de relevage conçue pour évacuer eaux usées et eaux pluviales lorsque l'écoulement gravitaire n'est pas possible. Elle permet une évacuation anti-refoulement depuis un point sous la cote de refoulement vers un point de rejet supérieur et fonctionne en automatique. Le système est destiné aux applications municipales et forts débits entrants, avec une configuration à deux pompes submersibles assurant redondance et continuité de service.

Domaines d'application typiques

• Infrastructures d'assainissement municipales : relevage des effluents dans les réseaux dépourvus de pente suffisante.
• Grands ensembles résidentiels & quartiers : drainage de plusieurs bâtiments ou de zones résidentielles complètes.
• Installations commerciales & industrielles : évacuation de volumes importants d'eaux usées et d'eaux de procédé.

Contenu de la livraison

• Cuve DN 1200 en polyéthylène (PE)
• 2 pompes submersibles (selon variante : PENTAX DV 200 ou DAB FEKA VS 1200)
• 2 flotteurs
• 2 clapets anti-retour
• 2 vannes d'arrêt
• Tuyau de refoulement
• Variante FEKA fournie avec guides et socle ; variante FEKA disponible avec dispositif de levage

Remarque L'unité de commande et le tampon/couvercle ne sont pas inclus dans la livraison.

Fonctionnement Les pompes se mettent en marche lorsque les eaux atteignent des niveaux d'activation prédéfinis. La commande repose sur des interrupteurs de niveau ou capteurs équivalents. Le volume de la cuve et les niveaux d'activation sont dimensionnés en fonction des débits entrants, des capacités pompes et du nombre de cycles de démarrage autorisés. Deux pompes garantissent la continuité en cas de panne d'une pompe. La conduite de refoulement est équipée de clapets anti-retour pour empêcher le refoulement ; les vannes d'arrêt permettent l'isolement en maintenance.

Types de pompes

• PENTAX DV 200 (variante exemple)
• DAB FEKA VS 1200 (variante exemple ; fournie avec guides et socle ; variante FEKA disponible avec dispositif de levage)

Avantages

• Configuration à deux pompes pour forte capacité de refoulement, répartition des charges et redondance.
• Fonctionnement automatique par flotteurs/interrupteurs de niveau pour une commande à la demande.
• Conception adaptable aux débits requis et capacités des pompes.
• Traitement efficace de grands volumes d'eaux usées en service continu.
• Cuve en PE : résistante à la corrosion et durable face aux contraintes d'installation et d'exploitation.
• Refoulement anti-retour adapté aux installations sous la cote de refoulement.
• Clapets anti-retour pour empêcher les retours et vannes d'arrêt pour une maintenance sûre.
• Extensibilité modulaire — unités de commande et options disponibles en accessoires.

Accessoires (exemples listés sur la fiche produit)

• Cadres et couvercles (divers DN/couvercles et options de charnière)
• Unités de commande : SMART EVO 1 (pompe unique 230 V), SMART EVO 2 (deux pompes 230 V), SMART EVO 2 avec module GSM, unités CONTROL pour pompes triphasées haute puissance et contrôleurs EXPRESS
• Séparateurs de gros solides (variantes pour DN600, DN800, DN1200)
• Ensembles guides pour séparateurs de gros solides (hauteurs différentes)
• Dispositifs de surveillance de niveau d'eau, capteurs de niveau et flotteurs (options de câble 10 m / 20 m)
• Colonnes/piliers extérieurs et rallonges d'accès/voûtes pour différentes variantes DN

Tableau produit (sélection)
Code | Dimensions [mm] | Équipement
7700005044 | Ø1200 × 2300 | 2x PENTAX DV 200
7700002031 | Ø1200 × 2300 | 2x DAB FEKA VS 1200 avec guides et socle

Contenu de la livraison (synthèse)

• Cuve PE DN 1200
• 2 pompes submersibles (selon variante choisie)
• 2 flotteurs
• 2 clapets anti-retour et 2 vannes d'arrêt
• Tuyau de refoulement
• La variante FEKA VS inclut le dispositif de levage

Caractéristiques / Spécifications techniques

• Dénomination : RoPump DN 1200
• Matériau du puits : polyéthylène (PE), résistant à la corrosion
• Diamètre nominal : DN 1200
• Exemples de hauteurs installées : Ø1200 × 2300 mm (variantes disponibles)
• Disposition des pompes : configuration à deux pompes submersibles pour redondance et forte capacité
• Variantes de pompes disponibles : PENTAX DV 200 ; DAB FEKA VS 1200 (avec guides et socle ; option de dispositif de levage pour FEKA)
• Commande : démarrage des pompes via capteurs ou flotteurs (unité de commande non incluse)
• Éléments inclus : 2 flotteurs, 2 clapets anti-retour, 2 vannes d'arrêt, tuyau de refoulement
• Éléments exclus : unité de commande et couvercle (vendus séparément en accessoires)
• Applications typiques : réseaux d'eaux usées municipaux, grands ensembles résidentiels, installations commerciales/industrielles
