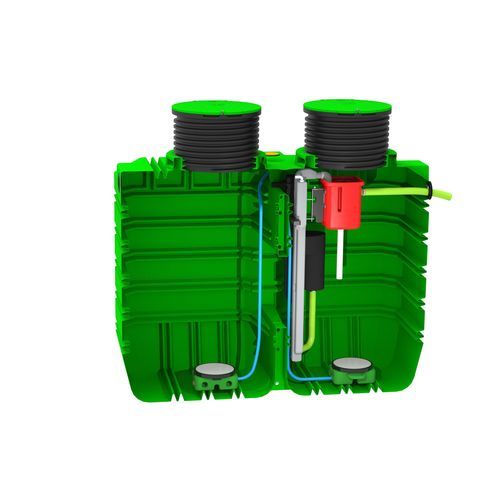

Micro station d'épuration d'eau usée ROOXY

en polyéthylènepour petite collectivitécompacte

Présentation
La station d'épuration compacte RoOxy est un système SBR plug-and-play pour le traitement biologique des eaux usées domestiques et de petits locaux commerciaux. Elle présente une conception monocuve à deux compartiments en PE résistant aux eaux usées et est optimisée pour les sites à espace restreint (unités standard 4–8 PE ; solutions multi-cuves jusqu'à 50 PE).

Caractéristiques principales

• Cuve en polyéthylène (PE) résistante aux eaux usées
• Colonne extérieure pré-assemblée avec armoire de commande, répartiteur d'air et compresseur (prête à l'emploi)
• Technologie SBR (Sequencing Batch Reactor) en monocuve à deux compartiments
• Commande via navigateur par Wi‑Fi et supervision distante via routeur (module GSM non requis)
• Possibilité d'installation en nappe phréatique jusqu'à 1,12 m au-dessus de la base de la cuve
• Circulabilité : franchissable par véhicules particuliers jusqu'à 3,5 t
• Empreinte rectangulaire étroite adaptée aux espaces contraints
• Classe d'étanchéité/charge C standard ; D en option
• Absence d'éléments rotatifs électriques dans les eaux usées (usure réduite)
• Faible formation d'odeurs en l'absence de procédés de putréfaction
• Extensible : unités simples 4–8 PE ; solutions multi-cuves jusqu'à 50 PE
• Deux regards télescopiques DN 600 pour maintenance

Contenu de la livraison

• Unité RoOxy SBR pré-assemblée (monocuve, deux compartiments)
• Colonne extérieure en PE (prête à l'emploi) avec armoire de commande, répartiteur d'air avec électrovannes pour recirculation des boues et compresseur
• Tuyaux d'alimentation en air non fournis (nécessite quatre flexibles DN 13)

Variantes (tableau technique)

• 7200070500 | RoOxy 4 EW | 4000 L | 2450 mm × 1350 mm | Hauteur : 1750–2050 mm | Poids : 300 kg | Plage d'installation : 1750–2050 mm
• 7200070510 | RoOxy 6 EW | 5200 L | 2450 mm × 1350 mm | Hauteur : 2000–2300 mm | Poids : 330 kg | Plage d'installation : 2000–2300 mm
• 7200070520 | RoOxy 8 EW | 6000 L | 2450 mm × 1350 mm | Hauteur : 2520–2720 mm | Poids : 365 kg | Plage d'installation : 2520–2720 mm

Processus SBR
Le RoOxy fonctionne par cycle SBR automatisé : remplissage du réacteur, aération (traitement biologique), décantation et rejet des eaux clarifiées. La cuve comporte deux sections fonctionnelles :

• Stockage des boues
• Réacteur SBR

Les effluents traités peuvent être rejetés conformément aux réglementations locales.

Technologies compatibles & commande

• Commande via interface 3 boutons ou navigateur par Wi‑Fi
• Transmission de données à distance via routeur ; pas de module GSM requis
• Compatible avec pompes électriques et flotteurs, pompes air-lift, aérateurs submersibles, lits fluidisés et fixes, et filtres biologiques

Affichage & commandes

• Écran graphique 128 × 64 pixels (2,4″), rétroéclairé
• 3 LED (Erreur : rouge ; Marche : jaune ; Eco : vert)
• Commande 3 boutons
• Port USB pour transfert de données

Capteurs & entrées

• 2 entrées numériques via borniers
• 1 entrée analogique 4–20 mA (alimentation externe)
• Capteur de pression pour mesure de niveau et surveillance du souffleur (0–500 mbar)
• Câble d'alimentation 230 V (1 m) avec fiche CEE 7/7 fourni

Sorties & relais

• 5 relais (230 V)
• 1 relais nominal 16 A avec prise CEE 7/3 (paroi gauche de l'armoire)
• 2 relais via borniers (16 A nominal) ; 2 relais via borniers (5 A)
• Maximum de 4 relais commutables simultanément
• 1 sortie pour lampe d'alarme (5 V DC, 20 mA max.)

Sécurité & fonctions système

• Surveillance du courant partagé pour toutes les sorties (max. 3 A)
• Fusible 6,3 A commun à toutes les sorties
• Piles NiMH remplaçables pour signalisation de panne secteur (2 × AA)
• Avertisseur sonore pour alarmes, RTC (heure/date sur batterie), module Wi‑Fi intégré

Installation
La géométrie compacte réduit le volume d'excavation et le remblai nécessaire. La colonne externe regroupe les composants centraux pour faciliter l'entretien. Deux regards télescopiques DN 600 permettent l'accès pour maintenance.

Avantages & durabilité

• Système monocuve deux compartiments compact pour 4–8 PE (extensible via multi-cuves jusqu'à 50 PE)
• Mise en service rapide grâce à la pré-assemblage
• Matériaux PE réduisant les coûts d'exploitation et d'entretien
• Absence de composants rotatifs dans les eaux usées : usure réduite et émissions d'odeurs limitées

Caractéristiques techniques

• Modèle / série : RoOxy
• Brand: Roto Eco
• Matériau : polyéthylène (PE) résistant aux eaux usées pour cuve et colonne extérieure
• Équivalent population standard : 4–8 PE (unités monocuve) ; extensible jusqu'à 50 PE
• Capacité d'installation en nappe phréatique : stable jusqu'à 1,12 m au-dessus de la base de cuve
• Circulabilité : véhicules particuliers jusqu'à 3,5 t
• Classe de drainage : C standard ; D en option
• Accès : deux regards télescopiques DN 600
• Commande : écran graphique 128×64 (2,4″), 3 boutons, Wi‑Fi pour contrôle par navigateur et supervision à distance
• Entrées/sorties : 2 entrées numériques, 1 entrée analogique 4–20 mA, USB, capteur de pression 0–500 mbar
• Relais : 5 relais (230 V) ; 1×16 A prise ; relais supplémentaires via borniers (16 A / 5 A)
• Alimentation : câble 230 V (1 m) avec fiche CEE 7/7 fourni
• Alimentation en air : répartiteur d'air et compresseur inclus ; tuyaux d'air (quatre DN 13) requis mais non fournis
• Volumes typiques : RoOxy 4 EW = 4000 L ; RoOxy 6 EW = 5200 L ; RoOxy 8 EW = 6000 L
• Dimensions extérieures typiques : longueur 2450 mm ; largeur 1350 mm ; hauteurs et plages d'installation selon modèle (voir variantes)
