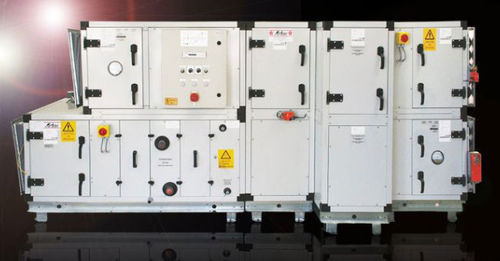

Centrale de traitement d'air professionnel AIRBOX S60

industrielrésidentiel

Les unités S60 ont un cadre composé de profilés en acier galvanisé laminé et des connecteurs d'angle en aluminium moulé sous pression ou en plastique renforcé de fibre de verre. Les raccords d'angle en aluminium moulé sous pression peuvent être livrés avec ou sans filetage M20 afin de permettre la fixation d'œillets de grue, par exemple. Les profilés de cadre et les connecteurs en aluminium moulé sous pression sont rendus étanches les uns par rapport aux autres par des joints en EPDM. Les panneaux de l'enveloppe sont une construction à double paroi avec une épaisseur de paroi de 60 mm. Dans la version de base, une tôle d'acier galvanisée de 1,0 mm d'épaisseur est utilisée pour les tôles intérieures et extérieures. Les caissons S60 sont également disponibles avec un revêtement plastique (standard RAL 7035), en V2A 1.4301 ou avec un revêtement en aluminium AlMg3. La laine de roche utilisée comme isolant thermique et acoustique est ininflammable et est partiellement collée sur le panneau double peau. Les panneaux sont vissés de l'extérieur sur le profilé du cadre creux. Les raccords entre les éléments de l'enveloppe sont configurés de manière à ce que les faces intérieures soient lisses. Les appareils S60 sont adaptés pour répondre aux exigences d'hygiène de la norme VDI 6022. Les appareils jusqu'à la taille 13Q peuvent être fournis avec un cadre de base plié en tôle d'acier galvanisé de 3 mm d'épaisseur. En alternative, des cadres de base en acier soudé et apprêté ainsi que des cadres de base en acier soudé et galvanisé résistant aux intempéries sont disponibles pour les plus grandes tailles. Minimal (V=1 m/s) : 1.400 - 33.000 m³/h Optimal (V=2 m/s) : 2 900 - 66 000 m³/h Maximal (V=4 m/s) : 5 900 - 132 100 m³/h Transfert de chaleur [W/m²K] : 0,91 (T2) Facteur de pont thermique kb : 0,58 (TB3) Les panneaux sont vissés de l'extérieur sur le profilé de raccordement. Afin d'assurer un bon aspect visuel, les vis sur les côtés extérieurs de l'enveloppe sont dissimulées.
