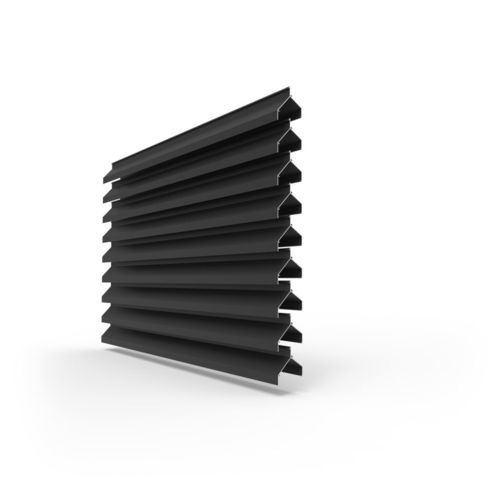

Bardage en lames Linius

en aluminiumverticalnervuré

Description
Profilé aluminium extrudé en forme de V avec un pas de lamelle de 66 mm. Applicable lorsque la libre entrée d'air est requise, comme dans les cellules haute tension, pour l'occultation visuelle et lorsque de bonnes performances en résistance à l'eau sont nécessaires. Pour une paroi à lamelles nécessitant une forte étanchéité à l'eau, la lamelle est montée verticalement, atteignant une étanchéité de classe A @ 1,5 m/s. En montage horizontal, l'étanchéité est classe A @ 1 m/s. La lamelle L.066V peut être combinée avec la lamelle L.066 grâce à un aspect identique.

Caractéristiques clés

• Profilé aluminium extrudé en V
• Pas de lamelle : 66 mm
• Aspect compatible avec la lamelle L.066

Téléchargements (noms des documents disponibles)

• Texte de spécification
• Fichiers DWG
• Brochure B2B
• Certificat de perméabilité à l'air
• Certificat de classification IP
• Certificat de résistance à l'eau
• Certificat de garantie
• Manuel d'installation
• Fichiers 3D DWG
• Fichiers 3D DWG supports

Caractéristiques techniques

• Ouverture libre physique (%): 40.60
• Pas de lamelle (mm): 66
• Type de gaz standard: -
• Classe IP: -
• Profondeur de la lamelle (mm): 61.5
• Profondeur totale du treillis (mm): -
• Facteur K admission d'air: 66.1
• Coefficient CE: 0.123
• Facteur K extraction d'air: 79.7
• Coefficient CD: 0.112
• Résistance à l'eau à 0 m/s (%): -
• Résistance à l'eau à 0,5 m/s (%): -
• Résistance à l'eau à 1,0 m/s (%): -
• Résistance à l'eau à 1,5 m/s (%): -
• Résistance à l'eau à 2,0 m/s (%): -
• Résistance à l'eau à 2,5 m/s (%): -
• Résistance à l'eau à 3,0 m/s (%): -
• Résistance à l'eau à 3,5 m/s (%): -
