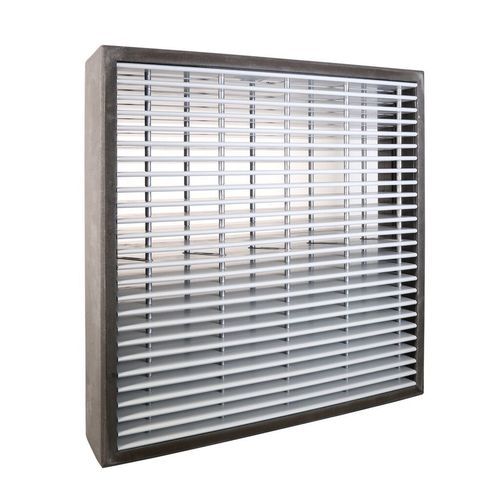

Grille de ventilation en aluminium extrudé 467

linéaired'intérieurpour usage intérieur

Brève description
Grille coupe-feu à lames horizontales, modèle 467, offrant une résistance au feu de 120 min. Conçue pour un usage intérieur et une installation dans des parois pleines. Disposition des lames horizontales avec un pas de 18 mm assurant un passage libre physique de 66,7 %.

Avantages produit

• Rapport d'essai officiel
• Utilisation uniquement intérieure
• Convient pour installation dans murs pleins
• Résistance au feu : 120 min

Options de maille disponibles

• Sans maille
• Moustiquaire 304 - 2,3 x 2,3 mm
• Moustiquaire 304 - 6 x 6 mm
• Moustiquaire 304 - 10 x 10 mm
• Moustiquaire 304 - 20 x 20 mm

Téléchargements (disponibles)

• Brochures B2B
• Fichiers DWG
• Texte de spécification (DOC)
• Dessin technique (CAD)
• Fiche technique
• Certificat de passage d'air

Caractéristiques techniques (résumé)
Passage libre physique (%) : 66.7
Pas des lames (mm) : 18
Profondeur d'encastrement (mm) : 100
Profondeur totale de la grille (mm) : 100
K-factor (entrée) : 4.16
Coefficient CE : 0.49
K-factor (sortie) : 4.06
Coefficient CD : 0.496
Résistance à l'eau à 0 m/s (%) : -
Résistance à l'eau à 0,5 m/s (%) : -
Résistance à l'eau à 1,0 m/s (%) : -
Résistance à l'eau à 1,5 m/s (%) : -
Résistance à l'eau à 2,0 m/s (%) : -
Résistance à l'eau à 2,5 m/s (%) : -
Résistance à l'eau à 3,0 m/s (%) : -
Résistance à l'eau à 3,5 m/s (%) : -
Résistance au feu : 120 min
Convient pour usage intérieur et installation dans murs pleins

Caractéristiques détaillées

• Passage libre physique (%) : 66.7
• Pas des lames (mm) : 18
• Profondeur d'encastrement (mm) : 100
• Profondeur totale de la grille (mm) : 100
• K-factor (entrée) : 4.16
• Coefficient CE : 0.49
• K-factor (sortie) : 4.06
• Coefficient CD : 0.496
• Résistance au feu : 120 min
• Convient pour usage intérieur et installation dans murs pleins
