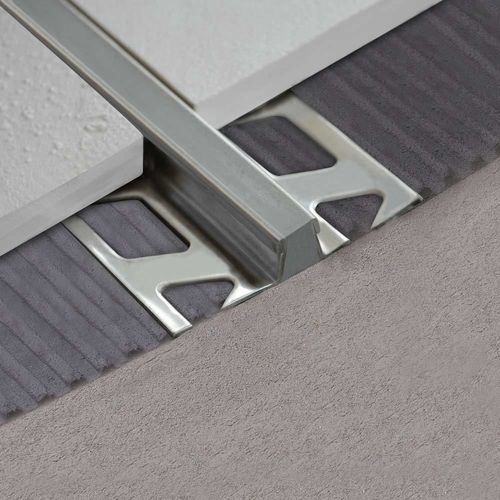

Profilé de transition en inox COFLEX CTR

en EPDMpour carrelagepour agencement intérieur

Présentation
Profil de joint de dilatation métallique avec insert EPDM polissable, conçu pour résister aux charges et protéger les chants des carreaux, du marbre ou de la pierre naturelle. Les angles métalliques continus et les profils latéraux de type trimtec s’intègrent à la colle à carrelage pour répartir les charges et réduire les sollicitations mécaniques sur le revêtement.

Insert / Performances
L’insert de dilatation est en EPDM avec une dureté choisie pour concilier flexibilité et résistance à la compression. L’épaisseur de l’insert polissable est de 5 mm, permettant le ponçage pour diminuer l’impact visuel — recommandé pour des environnements de taille moyenne à petite où les mouvements à compenser sont limités mais où la résistance aux charges est nécessaire.

Supports recommandés et norme de référence
Les dimensions de campiture suggérées sont basées sur la norme UNI 11146:2024 :

• Environnements intérieurs : typiquement de 5 m x 5 m jusqu’à 6 m x 4 m
• Environnements extérieurs : typiquement de 3 m x 3 m jusqu’à 4 m x 2,5 m

Considérations pour le choix du produit
Prendre en compte le format des carreaux, la largeur des joints, les caractéristiques de la colle et les propriétés du support. La hauteur du joint doit correspondre à l’épaisseur totale du revêtement et à la quantité de colle utilisée. Le profilé ne doit pas dépasser la surface finie du revêtement ; tolérance recommandée d’environ 0,5–1 mm en dessous de la surface finie.

Warnings d’installation
Si un joint de fractionnement est présent dans la chape, alignez exactement le profil de dilatation dessus. Appliquez la colle à carrelage dans la zone du joint et sur les ailes du profil avec les outils appropriés. Enfoncez les ailes du profil dans la colle et posez les carreaux de sorte que le profil reste légèrement en dessous de la surface finie (≈ 0.5–1 mm). Comblez l’espace entre carreau et profil avec du joint (coulis).

Comment poser COFLEX CTR
1) Alignez le profil avec un éventuel joint de fractionnement dans la chape.
2) Appliquez la colle à carrelage dans la zone du joint et sur les ailes du profil.
3) Enfoncez les ailes du profil dans la colle et posez les carreaux en veillant à ce que le profil soit légèrement en dessous de la surface finie (≈ 0,5–1 mm).
4) Remplissez l’espace entre carreau et profil avec du coulis.

Matériaux et finitions disponibles
Métal principal : Acier inoxydable AISI 304 (DIN 1.4301). Finition type : Poli. Matériau de l’insert : EPDM (option insert polissable). Couleurs visibles de l’insert : Gris ciment embossé (standard) ou Noir (variante).

Tailles et codes disponibles (tableaux résumé)
Acier Inox 304 / Poli
BxH (mm) | Art. | Couleur
3 | CTR 30 IL23 | Gris ciment embossé
4,5 | CTR 45 IL23 | Gris ciment embossé
6 | CTR 60 IL23 | Gris ciment embossé
8 | CTR 80 IL23 | Gris ciment embossé
10 | CTR 100 IL23 | Gris ciment embossé
12,5 | CTR 125 IL23 | Gris ciment embossé
15 | CTR 150 IL23 | Gris ciment embossé
20 | CTR 200 IL23 | Gris ciment embossé

Acier Inox 304 / Poli - Variantes insert Noir (IL51)
BxH (mm) | Art. | Couleur
3 | CTR 30 IL51 | Noir
4,5 | CTR 45 IL51 | Noir
6 | CTR 60 IL51 | Noir
8 | CTR 80 IL51 | Noir
10 | CTR 100 IL51 | Noir
12,5 | CTR 125 IL51 | Noir
15 | CTR 150 IL51 | Noir
20 | CTR 200 IL51 | Noir

Applications
Recommandé pour les sols carrelés dans des zones à charges et trafics moyens à élevés où la protection des chants des carreaux, marbre ou pierre est nécessaire et où un insert polissable de 5 mm est souhaité pour réduire l’impact visuel.

Caractéristiques techniques

• Produit : profil de joint de dilatation COFLEX CTR
• Série : COFLEX CTR
• Matériau parties métalliques : Acier inox AISI 304 (DIN 1.4301)
• Matériau insert : EPDM (insert polissable, ponçable jusqu’à 5 mm)
• Finition : Poli
• Hauteurs disponibles (BxH) : 3 / 4,5 / 6 / 8 / 10 / 12,5 / 15 / 20 mm
• Codes disponibles : CTR 30 IL23, CTR 45 IL23, CTR 60 IL23, CTR 80 IL23, CTR 100 IL23, CTR 125 IL23, CTR 150 IL23, CTR 200 IL23 ; CTR 30 IL51 ... CTR 200 IL51
• Couleurs visibles insert : Gris ciment embossé, Noir
• Tolérance d’installation recommandée : profil 0,5–1 mm sous la surface finie
• Norme de référence pour les campitures suggérées : UNI 11146:2024
