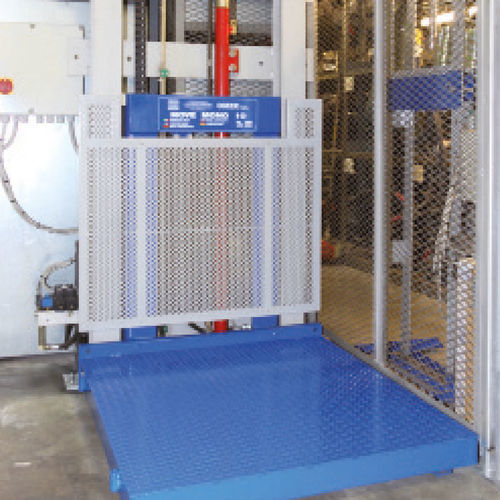

Monte-charge hydraulique MONO

de faible encombrementpour fortes chargesindustriel

Mono est un monte-charge conçu pour la manutention industrielle par O.ME.R. S.p.a., offrant des dimensions de plateforme configurables et une capacité nominale de 750 kg à 1 500 kg.

Capacité de levage
La gamme Mono d'O.ME.R. S.p.a. couvre des capacités de 750 kg à 1 500 kg, permettant de choisir la version adaptée aux besoins d'application industrielle.

Structure
La structure se compose de deux colonnes soudées formant un seul bloc pour garantir la rigidité. Un vérin hydraulique central fabriqué par O.ME.R. S.p.a. est installé entre les colonnes ; le dimensionnement du piston dépend de la capacité de la plateforme.

Renforts des colonnes
Les colonnes sont reliées par des plaques d'acier horizontales qui augmentent la rigidité. Le piston est positionné au centre et dimensionné en fonction de la capacité choisie.

Groupe de commande
Le groupe de commande comprend un réservoir d'huile, un tableau électrique et une pompe électro-hydraulique. L'ensemble occupe moins d'1 m² et est conçu pour un accès facilité lors des opérations de maintenance et de contrôle.

Composants principaux et accès
Tous les composants principaux, y compris les raccordements électriques et la boîte de dérivation, sont situés entre les deux colonnes afin de simplifier les opérations de maintenance périodique et d'intervention.

Fonctionnement de la machine
La machine utilise des interrupteurs de fin de course électriques basse tension assurant un fonctionnement en deux vitesses : la plateforme active d'abord la commande de ralentissement, puis la commande d'arrêt au passage du fin de course.

Construction de la plateforme
La plateforme est réalisée avec des profils tubulaires transversaux sur toute sa longueur pour garantir la rigidité structurelle et permettre le levage jusqu'à 1 500 kg.

Caractéristiques techniques

• Marque : O.ME.R. S.p.a.
• Dénomination commerciale : Mono
• Capacité de charge : 750 kg – 1 500 kg
• Dimensions de la plateforme : adaptables aux exigences du client
• Structure principale : deux colonnes soudées formant un seul bloc
• Système hydraulique : vérin hydraulique central fabriqué par O.ME.R. S.p.a.
• Groupe de commande : réservoir d'huile, tableau électrique et pompe électro-hydraulique (compact, <1 m²)
• Renforts colonnes : plaques d'acier horizontales
• Placement des composants : positionnés entre les deux colonnes pour faciliter la maintenance
• Fonctionnement : deux vitesses via interrupteurs de fin de course électriques basse tension avec séquence ralentissement/arrêt
• Profil de la plateforme : profils tubulaires transversaux pour une rigidité accrue
