Système de stationnement modulaire TECNOPARK

mécaniqueautomatiquehydraulique

Présentation

Le Tecnopark est un système de parking automatique haute densité conçu pour optimiser le rangement des véhicules dans des espaces contraints (cours, anciens garages, sous-sols). Il automatise la prise en charge, la vérification dimensionnelle et le rangement par l'association d'une cellule d'entrée, d'une plate-forme mobile et d'un mécanisme de transfert interne.

Fonctionnement

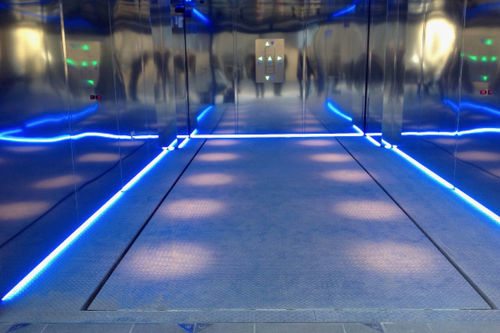

• Le conducteur place le véhicule sur la plate-forme dans la cellule d'entrée en se guidant sur un panneau indicateur.
• Après la sortie du conducteur, le système contrôle la position et les dimensions du véhicule (scanners laser et photocellules) puis lance le transfert de la plate-forme vers l'emplacement attribué.
• Des mouvements automatisés latéraux et longitudinaux permettent le rangement dans la matrice de stationnement sans intervention manuelle.

Interface utilisateur et sécurité

• Panneau indicateur mural avec flèches guidant le positionnement ; flèches vertes = alignement correct.
• Scanners laser et barrières photocellulaires vérifient les dimensions et la longueur du véhicule pour empêcher tout déplacement si le véhicule dépasse la plate-forme.
• Option : caméra CCTV dans la cellule d'entrée pour vérification visuelle avant transfert.
• Option : système VCC et verrous de sécurité pour interrompre les mouvements en cas de conditions non sécurisées.

Système de transfert et structure

• Chaque place comprend une cellule de transfert et une plate-forme mobile plate.
• Des chaînes de transfert équipent les côtés longs et courts ; le mouvement est transmis par motoréducteurs, pignons et joints cardans pour assurer déplacements latéraux et longitudinaux.
• Les côtés courts se soulèvent ou s'abaissent pour activer les séquences de transfert latéral ou longitudinal.
• Des capteurs de positionnement et des capteurs magnétiques garantissent l'indexage précis de la plate-forme dans la baie attribuée.

Durabilité et contrôle du bruit

• Les chaînes sont isolées acoustiquement avec une protection en Teflon et recouvertes de caoutchouc vulcanisé en zone de plate-forme pour réduire bruit et usure.
• Des patins antivibrations peuvent être installés sous la cellule de transfert pour découpler l'équipement du bâtiment.
• Les pignons sont montés sur roulements et les chaînes sont galvanisées et traitées pour prolonger la durée de vie.

Capteurs et positionnement

• Plate-forme équipée de plusieurs capteurs de positionnement (dont 3 capteurs dédiés) et de capteurs magnétiques pour l'immobilisation finale.
• La logique de contrôle agrège les informations des capteurs pour des arrêts et alignements précis et répétables.

Caractéristiques techniques

• Type de produit : système de parking automatique haute densité Tecnopark
• Éléments principaux : cellule d'entrée avec plate-forme, cellule de transfert, plate-forme mobile, chaînes de transfert, motoréducteurs, vérins hydrauliques, pignons et crémaillères, patins antivibration, capteurs magnétiques, scanners laser, panneau indicateur, photocellules à barrière ; options : CCTV, VCC
• Transmission : pignon par motoréducteur ; groupe moteur avec réservoir d'huile pour levage hydraulique si applicable
• Silence et protection : protection Teflon pour chaînes, caoutchouc vulcanisé sous la plate-forme, patins nylon pour réduire frottements
• Positionnement : 3 capteurs de position + capteurs magnétiques
• Robustesse : pignons sur roulements, chaînes galvanisées traitées, tendeur de chaîne pour réglage
