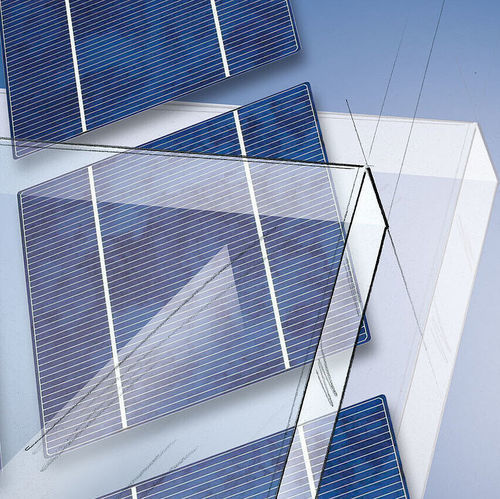

Panneau photovoltaïque polycristallin OKACELL

transparentsur mesureisolant

Détails du produit
OKACELL rend la photovoltaïque intégrée au bâtiment disponible pour les applications architecturales. OKACELL offre la plus grande variété possible de designs avec différents types de cellules, couleurs de cellules et alignements personnalisés. Une large gamme de formes de modules est possible en plus des panneaux rectangulaires. OKACELL est disponible en vitrage monolithique et en vitrage isolant pour façade et toit.

• Photovoltaïque intégrée au bâtiment

Avantages

• Options de conception individuelle
• Haute efficacité jusqu'à 180 Wp/m² selon le type de cellule et la densité de couverture
• Soutien étendu à la planification
• Combinaison avec le verre isolant diffuseur de lumière OKALUX
• Combinaison avec des verres avant imprimés individuellement
• Visibilité pour les oiseaux

Construction + fonction
Les cellules sont intégrées dans un verre feuilleté fabriqué à partir de verre trempé/renforcé ou de verre renforcé thermiquement (verre à faible teneur en fer). Une feuille de PVB ou d'EVA est utilisée comme couche intermédiaire.

dimensions maximales du verre | jusqu'à 2200 mm x 3600 mm
Taille minimale | avec deux cellules côte à côte environ 400 mm
Taille de cellule individuelle | 158,75 mm x 158,75 mm
Espacement minimal des cellules | ≥ 2,5 mm
Distance de la cellule au joint de bord | ≥ 20 mm
Connecteur de projection latérale | environ 10 mm (diamètre du câble)

Données électriques
Efficacité | environ 22,2 %
Puissance | 180 Wp/m² à 100 % de densité de couverture

En raison des progrès techniques rapides dans le développement de nouveaux types et tailles de cellules, il se peut qu'un type de cellule spécifique ne soit plus disponible à une date ultérieure. La couleur inhérente et la luminosité des cellules cristallines ne sont pas une propriété définie. Par conséquent, des différences de couleur peuvent survenir au sein d'un module et entre différents modules.

Données techniques
Valeurs techniques des types standard
Valeur U | 1,0 à 1,4 W/(m2K) en vitrage isolant et jusqu'à 0,8 W/(m2K) en combinaison avec OKALUX K
TSET | ≥ 12 %
T_v | 10 % à 80 %

Légende et tailles associées
U | W/(m2K) | DIN EN 673 | Coefficient de transfert thermique, Ug = U
| | DIN EN 674 |
TSET | % | DIN EN 410 | Transmittance énergétique totale
T_v | % | DIN EN 410 | Perméabilité à la lumière (directe/hémisphérique)

Les valeurs spécifiées sont approximatives. Elles sont basées sur des mesures par des instituts de test reconnus et les calculs dérivés.

Caractéristiques / spécifications techniques

• Type de produit : Verre photovoltaïque intégré au bâtiment pour applications architecturales
• Design : Types de cellules personnalisables, couleurs de cellules, alignement et formes de modules
• Disponible en : Vitrage monolithique et vitrage isolant pour façade et toit
• Dimensions maximales du verre : jusqu'à 2200 mm x 3600 mm
• Taille minimale : environ 400 mm (avec deux cellules côte à côte)
• Taille de cellule individuelle : 158,75 mm x 158,75 mm
• Espacement minimal des cellules : ≥ 2,5 mm
• Distance de la cellule au joint de bord : ≥ 20 mm
• Connecteur de projection latérale : environ 10 mm (diamètre du câble)
• Efficacité : environ 22,2 %
• Puissance : 180 Wp/m² à 100 % de densité de couverture
• Valeur U : 1,0 à 1,4 W/(m2K) en vitrage isolant, jusqu'à 0,8 W/(m2K) avec OKALUX K
• TSET : ≥ 12 %
• Perméabilité à la lumière (T_v) : 10 % à 80 %
• Couche intermédiaire : Feuille de PVB ou d'EVA
• Type de verre : Verre trempé/renforcé ou renforcé thermiquement (verre à faible teneur en fer)
