Raccord de câble GRIP M UNI

Aperçu du produit

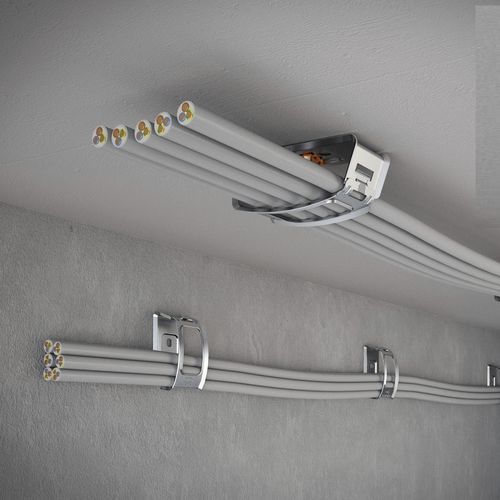

La support collectif Grip M UNI est une fixation universelle pour la pose de goulottes et de câbles. Elle permet la fixation directe avec appareil de pose (pose à une main) ainsi que la fixation classique par vis. La fixation est conçue selon le principe UNI et disponible en tailles 10 et 20. Elle est en tôle d'acier, s'ouvre sans outil et se ferme par simple encliquetage.

Caractéristiques principales

• Fixation universelle : fixation directe avec appareil de pose ou montage vissé
• Adaptateur universel breveté, préassemblé en plastique (compatible Hilti, Würth, Spit, Fischer, Bosch)
• Pose à une main possible sans nez magnétique sur l'appareil
• Ouverture et fermeture sans outil par encliquetage
• Matériau : acier zingué (tôle d'acier)
• L'adaptateur absorbe l'énergie de pose et protège les goulottes en plastique des dommages

Adaptateur universel / montage
L'adaptateur universel préassemblé permet la fixation directe avec tous les appareils de pose courants et protège les goulottes en plastique (WDK, WDKH, Rapid 80®) contre les fissures et déformations lors de la pose. De plus, un perçage de fixation de 6,5 mm est prévu pour le montage vissé classique. Convient pour des largeurs de goulotte à partir de 30 mm.

Résistance au feu et maintien de fonction
La fixation UNI est approuvée en tant que système d'installation spécifique aux câbles pour le maintien de fonction selon la norme DIN 4102 - partie 12. Classes de maintien de fonction applicables : E30, E60 et E90 (selon les câbles testés et les paramètres d'installation indiqués dans le certificat d'essai). Pour les applications de maintien de fonction, les clous ne doivent être utilisés qu'avec la preuve de mise en œuvre correspondante.

Description du système (extrait)
Mode de pose : structure porteuse spécifique aux câbles
Certificat d'essai n° : P-MPA-E-26-001
Classes de maintien de fonction : E30 à E90
Norme d'essai : DIN 4102 - partie 12
Variantes de montage : fixation directe mur/plafond par appareil de pose ou montage vissé
Exécution matériau : acier zingué

Données admissibles (extrait)
Type | Espacement de fixation [m] | Charge câble [kg/m]
2031 M UNI 10 FS | 0,8 | 1,0
2031 M UNI 20 FS | 0,8 | 2,0

Remarques complémentaires
La gamme UNI permet, selon le support sur place, de choisir entre fixation directe et fixation vissée sans devoir stocker un second produit. L'adaptateur universel est préassemblé et augmente la flexibilité sur le chantier.

Caractéristiques techniques / spécifications

• Série de produit : Grip M UNI
• Variantes modèle : 2031 M UNI 10 FS, 2031 M UNI 20 FS
• Matériau : acier zingué (tôle d'acier)
• Montage : fixation directe (appareil de pose) ou montage vissé (trou de fixation 6,5 mm)
• Adaptateur universel : préassemblé, compatible Hilti, Würth, Spit, Fischer, Bosch
• Maintien de fonction : approuvé selon DIN 4102 - partie 12 (E30, E60, E90) – certificat d'essai P-MPA-E-26-001
• Espacement de fixation recommandé : 0,8 m (pour les types indiqués)
• Charge câble : 1,0 kg/m (UNI 10), 2,0 kg/m (UNI 20)
• Convient pour goulottes WDK et WDKH à partir de 30 mm ainsi que Rapid 80®
