Mitigeur thermostatique URBAN

de douchemuralmécanique

Présentation produit

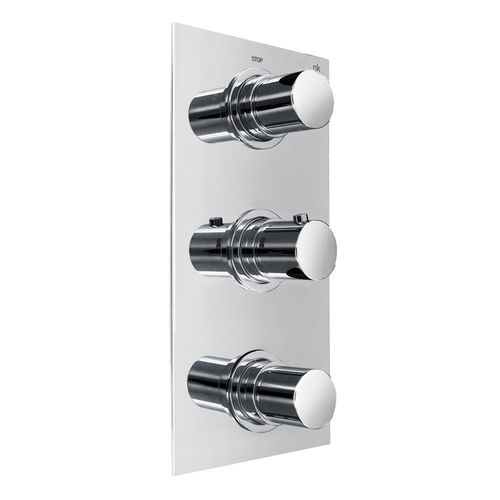

Mitigeur thermostatique encastré URBAN, 4 sorties avec 3 commandes et organe thermostatique à cire. Raccords disponibles en ½ ou ¾ selon plan technique. Livré avec inverseur (diverter) muni d'un régulateur de débit, une sortie haut débit commandée par une commande séparée, clapets anti-retour intégrés et butée de sécurité à 38°C. Finition chrome.

Débits (à 3 bar)

• Débits déclarés (eau mélangée) : 24,6 L/min ; 22,1 L/min ; 21,8 L/min ; 45,5 L/min.
• Valeurs icône (à 3 bar) : Inverseur 22,5 L/min ; Mitigeur douche 15 L/min ; Sortie coudée 15 L/min ; Bec 45,5 L/min.

Caractéristiques

• Installation encastrée (built-in)
• Commande thermostatique avec élément à cire
• 3 commandes (poignée séparée pour la sortie haut débit)
• Configuration 4 voies incluant 1 sortie haut débit
• Inverseur avec régulateur de débit
• Clapets anti-retour inclus
• Butée de sécurité à 38°C
• Finition Chrome

Certifications

• BELGAQUA

Documents disponibles / ressources

• Fiche technique, Manuel d'installation, Manuel d'entretien, Document de garantie
• Dessin technique (PDF), 2D DWG, Modèles 3D (FBX/MAX/OBJ), Vue éclatée et liste des pièces (PDF)

Pièces détachées

• Les pièces détachées sont disponibles selon la version (>10-2017, <10-2017, >04-2021). Se référer à la liste des pièces dans la documentation pour les codes, compatibilités et tarifs.

Caractéristiques / spécifications techniques

• Nom commercial : URBAN
• Référence produit : 100140559
• Type : Mitigeur thermostatique encastré, 4 voies, 3 commandes
• Élément thermostatique : Élément à cire
• Raccords : ½ ou ¾ (voir plan technique)
• Inverseur : Inclus avec régulateur de débit
• Sortie haut débit : 1 sortie haut débit avec commande séparée
• Clapets anti-retour : Inclus
• Butée de sécurité : 38°C
• Exemples de débits (à 3 bar) : 24,6 ; 22,1 ; 21,8 ; 45,5 L/min (eau mélangée)
• Finition : Chrome
• Documents disponibles : fiche technique, manuel d'installation, guide de maintenance, garantie, dessin technique, 2D DWG, modèles 3D, vue éclatée et liste de pièces
