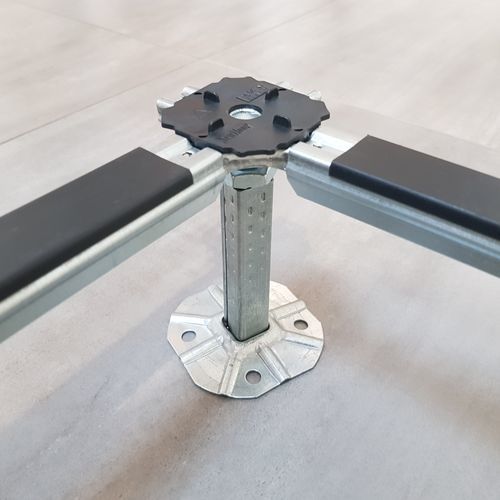

Support pour plancher technique en acier galvanisé

acoustiquerésistant aux chocsd'intérieur

La structure SNF, avec tête conçue spécifiquement par la société Newfloor, est la structure qui est le plus souvent utilisé pour l’installation du plancher surélevé. Elle est d’acier galvanisé, avec différentes hauteurs de réalisation de 35 à 1.025 mm. La tête formée à froid de 2,6 mm avec 4 logements de traverses, fournit le composant central enfichable, c’est à dire un engagement par encliquetage parfait des traverses, pour empêcher tout mouvement de rotation axiale et évitant ainsi la génération des grincements ennuyeux lorsque le système est soumis à des charges. L’utilisation de vis n’ est pas nécessaire étant donné la force de l’engagement. La tête est complété par une vis et écrou M16 pour permettre un réglage micrométrique. Le cadre du tube de la base, utilisé pour des hauteurs nominales de 100 à 380 mm, est obtenu à partir d’une feuille pré-pliée sertie et galvanisé sur toute sa longueur. Pour des hauteurs nominales de 42 à 92 mm et de 415 à 965 mm, le pied est constitué d’un tube de section transversale circulaire, évidemment différent de l’autre, par rapport à la hauteur. Les longerons sont de trois types: L, léger avec des côtés de 15/18 mm; M, moyen côtés de 30 mm de section ouverte avec nervures de renfort; H, forte section pleine avec les côtes de 25 mm. Tous les composants de la structure SNF sont galvanisés avec le procédé Sendzimir. La structure est complétée par des joints en matière plastique avec une fonction d’amortissement et antichoc, interposé en contact avec le panneau.
