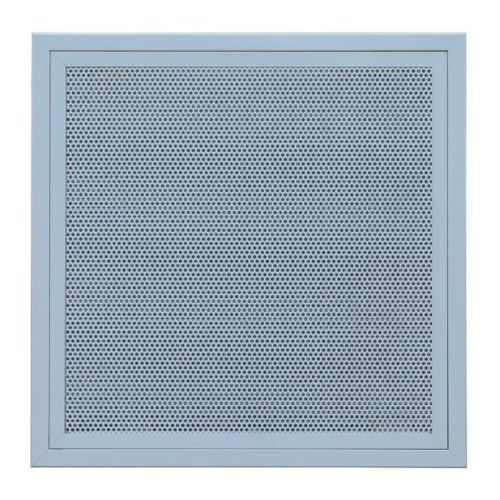

Grille de ventilation en aluminium USP SERIES
en aluminium anodiséen tôle d'acierrectangulaire

grille de ventilation en aluminium
grille de ventilation en aluminium
grille de ventilation en aluminium
grille de ventilation en aluminium
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matériau
en aluminium, en aluminium anodisé, en tôle d'acier
Forme
rectangulaire, carrée
Disponibilité couleur
blanche
Largeur

Min: 400 mm
(16 in)

Max: 1 000 mm
(39 in)

Longueur

Min: 400 mm
(16 in)

Max: 1 195 mm
(47 in)

Description

Vue d'ensemble Les grilles porte-filtre de la série USP pour contre-plafond, sont utilisées pour l'admission d'air, permettent le remplacement du filtre en utilisant un mécanisme de fermeture "push-pull". Les charnières combinées et le dispositif "push-pull", tous cachés à la vue, permettent de remplacer le filtre sans utiliser d'outils. La zone d'utilisation standard de ces diffuseurs est comprise entre 2,6 m et 4 m de hauteur. Données techniques Construction du cadre en aluminium anodisé ou blanc RAL 9010 (onlu RAL 9010 pour l'US-L) Filtre plat de 15 mm d'épaisseur mod. FP15 fourni à part Versions disponibles : Écran USP-R à ailettes inclinées en aluminium : écran USP-Q0 à mailles carrées en aluminium Écran USP-Q4 à mailles carrées en aluminium Écran USP-L en tôle d'acier perforée. CARACTÉRISTIQUES MATÉRIAUX : Le plénum est fabriqué en tôle d'acier galvanisé, l'isolation extérieure est de classe de réaction au feu 1. MONTAGE DU PLENUM : Les plénums sont fixés et ajustés au plafond par des barres filetées, placées dans des supports appropriés. MONTAGE DE LA GRILLE : Les grilles sont fixées au plénum à l'aide de rivets ou de vis d'une longueur maximale de 7 mm, directement entre le col du diffuseur et le plénum. Assurez-vous que les rivets ou les vis ne gêneront pas l'ouverture de la grille, en particulier sur le plénum près de l'axe de rotation, Assurez-vous que les rivets ou les vis ne présentent pas de pointes aiguës ou de parties dangereuses lors du changement de filtre, si nécessaire, protégez-les avec des bouchons en caoutchouc appropriés.

---
