Brise-soleil en aluminium VB-H-GLXXX-ND

pour façadeoutdoorvertical

En bref

• Système de protection solaire MLL
• Modèle VB-H-GLXXX-ND
• Mouvement vertical, lame horizontale
• Type de lame : grande lame

Description du produit

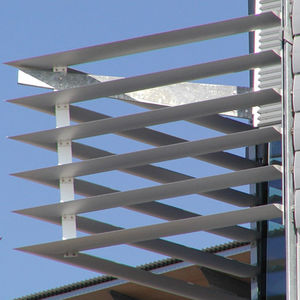

Le système de protection solaire MLL VB-H-GLXXX-ND de MLL Hamburg est un dispositif de protection solaire en aluminium avec grandes lames. Le système est un brise-soleil parallèle à la façade, mobile verticalement, avec des lames perforées disposées horizontalement. La fixation des lames s'effectue via un profil de lisse directement ou avec des consoles d'écartement sur la sous-structure du bâtiment. L'inclinaison des lames est réglable par un vérin linéaire et peut être réglée en continu d'environ 0° à 110°.

Finition
Finitions : Anodisation E6 / EV1, C31-35 ; laquage ; RAL Classic / DB 701 - DB 703 ; NCS-S et effet perlé sur demande

Domaines d'application
Système de protection solaire à grandes lames mobile de MLL pour montage devant des façades ou surfaces vitrées, fixé sur la sous-structure du bâtiment.

Utilisations
Pour usage extérieur ; protection visuelle, thermique et solaire

Construction
Système de grandes lames livré en pièces détachées

Accessoires requis
Matériaux de fixation pour la fixation à la sous-structure du bâtiment

Accessoires optionnels

• Commande des lames – avec ou sans suivi solaire
• Tôles perforées : perforation standard à trou rond en rangée droite
• Tôles perforées avec trou rond en rangée décalée
• Autres perforations sur demande
• Motifs personnalisés possibles

Caractéristiques techniques (extrait)

• Modèle : VB-H-GLXXX-ND
• Type de lame : grande lame avec tube porteur TR65
• Mouvement : mobile verticalement, lame horizontale
• Plage de réglage : en continu env. 0°–110°
• Portée max. : jusqu'à env. 3 000 mm (selon la statique)
• Actionnement : vérin linéaire ; moteur 230V ou 24V
• Finitions : anodisé, laqué, RAL/DB/NCS sur demande
• Dimensions des lames : variables selon demande/statique ; exemple 300 x 65 mm
• Espacement des lames : dépend de la largeur des lames ; exemple 290 mm
• Montage : lame avec cache nez, bielle de réglage et vérin linéaire sur profils de lisse ; profils de lisse pour fixation sur la sous-structure
• Capacité de portée : jusqu'à env. 3 000 mm (d'après calcul statique)
• Certification : oui / certificat d'usine selon DIN EN 10204
