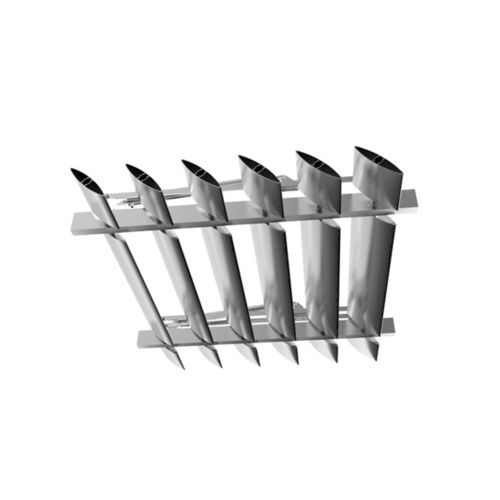

Brise-soleil en aluminium HB-H-240-ND-00

verticalhorizontalorientable

Aperçu: - Système de Protection Solaire MLL - Type HB-H-240-ND-00 - Mobile horizontalement, lamelle horizontale - Type de lamelle sonal D240 Composants du Système: - Lamelle sonal D-240 - Conception: Lamelle de protection solaire sonal D, lamelle elliptique, largeur de lamelle 240 mm - Matériau: Aluminium EN AW 6060 T66 - Surface: Pressé brut, anodisé E6 / EV1, C31 – C35, revêtu par poudre RAL Classic, DB 701 – DB 703, NCS-S et effet perle sur demande - Dessin technique: PDF, DWG, DXF, DWG 3D disponible - Type de couvercle: DD-240-R - Conception: Couvercle avec découpe ronde, sonal D, pour lamelle sonal D-240 - Matériau: Aluminium EN AW-5754 H22 - Surface: Pressé brut, anodisé E6 / EV1, C31 – C35, revêtu par poudre RAL Classic, DB 701 – DB 703, NCS-S et effet perle sur demande - Dessin technique: PDF, DWG, DXF disponible - Type de couvercle: DD-240-N - Conception: Couvercle avec découpe ronde, sonal D, pour lamelle sonal D-240 - Matériau: Aluminium EN AW-5754 H22 - Surface: Pressé brut, anodisé E6 / EV1, C31 – C35, revêtu par poudre RAL Classic, DB 701 – DB 703, NCS-S et effet perle sur demande - Dessin technique: PDF, DWG, DXF disponible - Type de lisen: RL-120-40 - Conception: Lisen rectangulaire sonal D, pour lamelle sonal D-150 à D-450, conception pour systèmes mobiles - Matériau: Aluminium EN AW 6060 T66 - Surface: Pressé brut, anodisé E6 / EV1, C31 – C35, revêtu par poudre RAL Classic, DB 701 – DB 703, NCS-S et effet perle sur demande - Dessin technique: PDF, DWG, DXF, DWG 3D disponible Description du Produit: Le Système de Protection Solaire MLL HB-H-240-ND-00 de MLL Hamburg est un pare-soleil composé de grandes lamelles elliptiques en aluminium. Le système est un pare-soleil en porte-à-faux horizontal avec des lamelles disposées horizontalement de type sonal D-240. La connexion des lamelles se fait via un profil de lisen directement ou avec des consoles d'espacement à la sous-structure sur site. L'inclinaison des lamelles est réglable via l'entraînement linéaire. L'inclinaison des lamelles peut être ajustée de 0° à 110°, sans à-coups. Surface: - Pressé brut, anodisé E6 / EV1, C31 – C35, revêtu par poudre RAL Classic, DB 701 – DB 703, NCS-S et effet perle sur demande Domaines d'Application: - Système de protection solaire mobile par MLL pour installation au-dessus des surfaces vitrées, sur sous-structure sur site Zones d'Utilisation: - Pour une utilisation intérieure et extérieure - Comme protection contre la vue, l'éblouissement, la chaleur, le soleil Construction: - Système de protection solaire pré-assemblé, livré en pièces individuelles Accessoires Requis: - Matériaux de fixation pour attachement à la sous-structure sur site Accessoires Optionnels: - Option de réglage manuel Données Techniques: - Installation: Lamelle avec couvercle standard, tige de réglage et entraînement linéaire sur profils de lisen. Profils de lisen pour installation sur sous-structure sur site. - Lamelle: sonal D-240 - Dimensions de la lamelle: 240 x 47 mm - Espacement des lamelles: Espacement standard 235 mm, autres espacements possibles - Angle d'inclinaison / angle de réglage: environ 0° - 110°, sans à-coups - Portée: environ 3200 mm (ou selon calcul statique) - Matériau: Tous les profils en aluminium EN AW 6060 T66, couvercles en aluminium EN AW 5754 H22 - Produit de construction: Oui / Certificat d'usine selon DIN EN 10204 Caractéristiques / Spécifications Techniques: - En porte-à-faux horizontal - Conception mobile - Lamelle horizontale - Lamelle elliptique - Largeur de lamelle 240 mm - Portée de la lamelle environ 3200 mm - Fonctionnement manuel ou moteur électrique - Angle réglable environ 0° - 110°, sans à-coups
