Collecteur résistant à la corrosion FRONT

Présentation

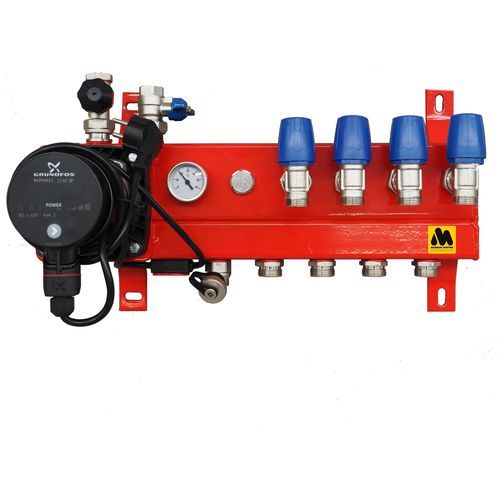

L'unité de contrôle MAGNUM Front Steel est un collecteur de chauffage compact, doté d'une caisse en acier galvanisé et revêtement époxy. Fourni de série avec une pompe Grundfos A-Label et connexion primaire supérieure. La pompe fonctionne en pression constante et s'adapte lorsque des zones sont fermées via des actionneurs. En configuration hydraulique active avec la vanne de mélange fermée, le collecteur reste hydrauliquement neutre.

Variantes (Art.nr. | Description | Dimensions)
Art.nr. | Description | Dimensions
W41001 | MAGNUM Front Steel 1 Groupe incl. pompe A-Label | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2 Groupes incl. pompe A-Label | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3 Groupes incl. pompe A-Label | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4 Groupes incl. pompe A-Label | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5 Groupes incl. pompe A-Label | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6 Groupes incl. pompe A-Label | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7 Groupes incl. pompe A-Label | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8 Groupes incl. pompe A-Label | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9 Groupes incl. pompe A-Label | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10 Groupes incl. pompe A-Label | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11 Groupes incl. pompe A-Label | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12 Groupes incl. pompe A-Label | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13 Groupes incl. pompe A-Label | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14 Groupes incl. pompe A-Label | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15 Groupes incl. pompe A-Label | 975 x 235 x 185 mm

Applications
Chaudière centrale | V
Pompe à chaleur | X
Énergie solaire (avec ballon tampon) | V
Poêle à granulés | V
Réseau de chaleur | X (sur demande)

Caractéristiques (fonction | disponible)
Vanne en arrivée | V
Thermostat en arrivée | V
Pompe | V
Débitmètre | X
Thermomètre | V
Manomètre | X
Purgeur d'air | V
Vanne de retour | V
Vanne RTL en retour | X
Mélange dans vanne de régulation | V
Vanne d'arrêt entre départ et retour | X
Inspection | CE

Détails techniques

• Corps du collecteur en acier galvanisé et revêtement époxy
• Équipé de thermomètre, purgeur et dispositif de sécurité maximal
• Fourni de série avec pompe efficace Grundfos A-Label (pression constante)
• Vannes thermostatiques de groupe M30 x 1,5 compatibles avec actionneurs MAGNUM
• Connexions de groupe adaptées aux Eurocones 3/4"
• Raccord primaire 1/2" (à partir de 8 groupes : 3/4")
• Livré avec matériel de fixation en standard
• Vanne préparée thermosta­tique et bouton thermostatique avec capuchon d'immersion
• Thermomètre bimétallique en immersion inclus
• Purgeur 1/2" et robinet à boisseau 1/2" 2 pièces (bleu)
• Insert de vanne LTV pour collecteur

Contenu de l'emballage

• Rapport de presse
• Instructions d'installation
• Certificat de garantie
• Collecteur MAGNUM Front Steel

Garantie
MAGNUM Basic Steel : 5 ans pour la carrosserie, 2 ans pour les accessoires.

Caractéristiques / spécifications techniques

• Matériau du corps : acier galvanisé avec revêtement époxy
• Pompe standard : Grundfos A-Label, pression constante
• Thermomètre : thermomètre bimétallique en immersion inclus
• Purgeur : 1/2"
• Connexions de groupe : Eurocones 3/4"
• Vannes thermostatiques de groupe : M30 x 1,5 (compatibles actionneurs MAGNUM)
• Raccord primaire : 1/2" (à partir de 8 groupes 3/4")
• Inclut matériel de montage et dispositif de sécurité
• Disponible en configurations de 1 à 15 groupes (voir variantes)
