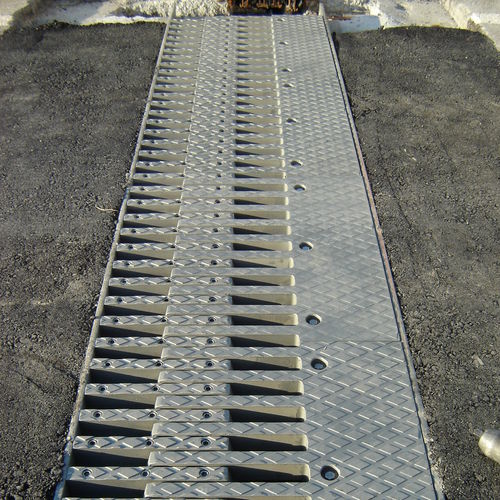

Joint de dilatation en acier TENSA-FINGER GF
pour construction de pontmodulaire

joint de dilatation en acier
joint de dilatation en acier
joint de dilatation en acier
joint de dilatation en acier
joint de dilatation en acier
joint de dilatation en acier
joint de dilatation en acier
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matériau
en acier
Application
pour construction de pont
Autres caractéristiques
modulaire
Movements

1 000 mm (39 in)

Description

Les joints glissants mageba TENSA-FINGER GF sont des raccordements de chaussée avec une dilatation jusquà 1000 mm. Ils sont constitués de profiles en acier lourds avec un raccord disolation assurant une étanchéité continue à leau. Entre les profilés sous le joint se situe une gouttière de drainage qui est relié au drainage du pont. Les plaques de glissement (peignes) en acier placées sur les profils sont maintenues en position verticale par des amortisseurs précontraints. Ainsi on évitera un dérochage des peignes dans le niveau de la chaussée par un éventuel tassement ou rotation de la superstructure. Grâce au montage articulé des peignes, les moments dencastrement agissant sur l'ancrage et la structure porteuse est considérablement réduit par rapport à des joints cantilevers. Grâce à la dentelure des peignes et des contre-pièces, une fente constante et transversale dans le joint est évitée. Cela conduit à une limitation des émissions de bruit tout en améliorant le confort de conduite. Champ dapplication Les joints de glissement TENSA-FINGER GF sont conçus pour une installation sur des ponts subissant des charges intenses de trafic. Le système est construit de manière modulaire et les peignes peuvent être remplacées de manière individuelle selon les besoins. Le principal avantage des joints de glissement par rapport aux joints à cantilever réside dans la réduction des moments dencastrement dans la zone dancrage de la structure porteuse.
