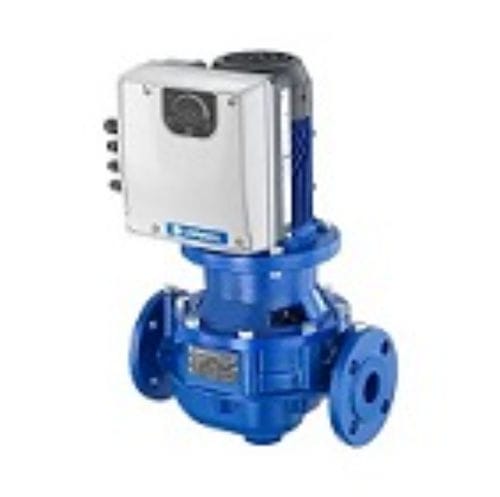

Pompe à eau E-LNE SMART

avec moteur électriqueen métalcentrifuge

Série
e-LNE Smart

Présentation
La gamme e-LNE Smart comprend des pompes centrifuges monostade disponibles en montage accouplé (variantes LNEEE) et en accouplage rigide (variantes LNESE). Plusieurs combinaisons de taille et de puissance sont proposées, avec des options d'alimentation eSM pour alimentation monophasée et triphasée.

Exemples de variantes représentatives (nom — montage — taille — phase — puissance nominale — alimentation eSM)
LNEEE32-160/03/EP02 — Accouplée — 32-160 — Phase : 1 — Puissance nominale : 0,37 kW — Alimentation eSM : 02 = 1x208-240 V
LNEEE32-160/03/EP05 — Accouplée — 32-160 — Phase : 3 — Puissance nominale : 0,37 kW — Alimentation eSM : 05 = 3x208-240/380-460 V
LNEEE32-160/05/EP02 — Accouplée — 32-160 — Phase : 1 — Puissance nominale : 0,55 kW — Alimentation eSM : 02 = 1x208-240 V
LNEEE32-160/05/EP05 — Accouplée — 32-160 — Phase : 3 — Puissance nominale : 0,55 kW — Alimentation eSM : 05 = 3x208-240/380-460 V
LNEEE32-160/07/EP02 — Accouplée — 32-160 — Phase : 1 — Puissance nominale : 0,75 kW — Alimentation eSM : 02 = 1x208-240 V
LNEEE32-160/07/EP05 — Accouplée — 32-160 — Phase : 3 — Puissance nominale : 0,75 kW — Alimentation eSM : 05 = 3x208-240/380-460 V
LNEEE32-160/15/EP02 — Accouplée — 32-160 — Phase : 1 — Puissance nominale : 1,5 kW — Alimentation eSM : 02 = 1x208-240 V
LNEEE32-160/22/EP04 — Accouplée — 32-160 — Phase : 3 — Puissance nominale : 2,2 kW — Alimentation eSM : 04 = 3x380-460 V
LNEEE40-125/03/EP02 — Accouplée — 40-125 — Phase : 1 — Puissance nominale : 0,37 kW — Alimentation eSM : 02 = 1x208-240 V
LNEEE40-125/03/EP05 — Accouplée — 40-125 — Phase : 3 — Puissance nominale : 0,37 kW — Alimentation eSM : 05 = 3x208-240/380-460 V
LNEEE40-125/11/EP02 — Accouplée — 40-125 — Phase : 1 — Puissance nominale : 1,1 kW — Alimentation eSM : 02 = 1x208-240 V
LNEEE40-125/22/EP04 — Accouplée — 40-125 — Phase : 3 — Puissance nominale : 2,2 kW — Alimentation eSM : 04 = 3x380-460 V
LNEEE50-125/05/EP02 — Accouplée — 50-125 — Phase : 1 — Puissance nominale : 0,55 kW — Alimentation eSM : 02 = 1x208-240 V
LNEEE50-125/22/EP04 — Accouplée — 50-125 — Phase : 3 — Puissance nominale : 2,2 kW — Alimentation eSM : 04 = 3x380-460 V
Les variantes LNESE (accouplage rigide) suivent des schémas de désignation et des spécifications similaires (ex. LNESE32-160/03/EP02, LNESE32-160/05/EP05, LNESE40-125/11/EP05, LNESE50-125/22/EP04) avec type d'installation Accouplage rigide.

Fichiers disponibles (par variante)
Pour chaque variante, la page fournit des ressources techniques CAD et BIM dans plusieurs formats : 2D (.dxf), 2D (.wmf), 3D (.stp), BIM (Revit .rfa), BIM (IFC .ifc) et aperçus 2D/3D. Les liens vers ces fichiers sont fournis par variante sur la page produit source.

Caractéristiques / spécifications techniques

• Nom de la série : e-LNE Smart
• Fabricant / Marque : Lowara (a Xylem brand)
• Types d'installation : Accouplée, Accouplage rigide
• Tailles disponibles : 32-160, 40-125, 50-125
• Options de phase : monophasé (1) et triphasé (3)
• Plage de puissance nominale (exemples) : 0,37 kW; 0,55 kW; 0,75 kW; 1,1 kW; 1,5 kW; 2,2 kW
• Codes d'alimentation eSM et significations : 02 = 1x208-240 V; 04 = 3x380-460 V; 05 = 3x208-240/380-460 V
• Types de fichiers fournis : 2D (.dxf, .wmf), 3D (.stp), BIM (.rfa, .ifc), aperçus (2D/3D)
• Convention de nommage : codes modèles du type LNEEE32-160/03/EP02 ou LNESE40-125/11/EP05 indiquant variante, taille, désignation de puissance/roue et option d'alimentation eSM
