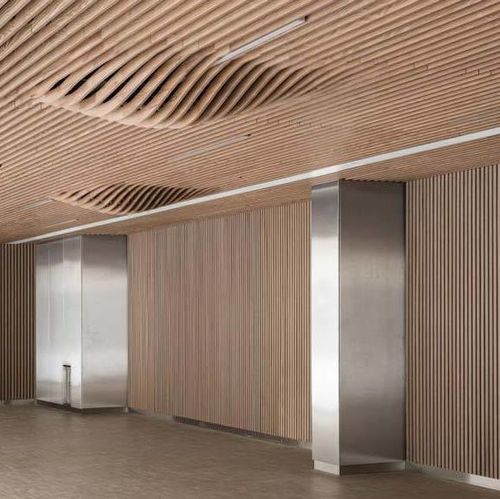

Panneau acoustique pour faux-plafond LINEA SHAPE 2

en bois massifen chêneen pin

Description courte
Panneau acoustique à lames en bois massif conçu pour plafonds suspendus, livré en trois panneaux (1880 × 600 mm chacun) formant une unité de 1880 x 1800 mm. Montage sur ossature T24.

Caractéristiques principales

• Conçu pour installation sur ossature T24

Performance acoustique
Indice d'absorption pondéré : αw = 0.80
Classe d'absorption : Classe B
Les données acoustiques (αp, αw, classe d'absorption) ont été calculées selon la norme ISO 11654 (Linea + complément acoustique + 20 mm de laine de roche sur plénum E250 mm).

Données techniques (tableau)
Dimensions du panneau : 1880 x 1800 mm (3 panneaux de 1880 × 600 mm chacun)
Section des lames : 20 mm (face) × 68 mm (hauteur)
Espacement des lames : 65,71 mm
Distance au centre des lames : 85,71 mm
Contre-lames arrière noires : 34 × 45 mm
Épaisseur totale : 343 mm
Essences de bois : pin à lames ; chêne abouté à lames
Masse surfacique : 13,7 kg/m² (pin) ; 15,5 kg/m² (chêne)
Pourcentage d'ouverture : 77 %

Finition / Réaction au feu (selon EN 13501-1)
Finitions ignifuges disponibles. Euroclasse : B-s1, d0 ou B-s2, d0 selon l'essence et la finition.

Installation
Installation sur ossature T24 conformément à la NF EN 13964 et au DTU 58-1.

Panneau arrière
Plaques rigides acoustiques en laine de roche (2,4 kg/m²) recouvertes de non-tissé noir (dimensions : 600 x 600 mm ; épaisseur : 20 ou 22 mm). Non fourni par Laudescher.

Bois et finitions

• Essences : Pin, Chêne
• Finition des lames : Vernis incolore
• Finitions teintées à la cire : Blanc, Douglas, Chêne, Chêne blanchi, Cenza, Vert, Wengé, Noir
• Autres couleurs sur demande
• Le vernis incolore est recommandé pour les environnements sensibles

Spécifications techniques

• Dimensions du panneau : 1880 x 1800 mm (3 panneaux de 1880 × 600 mm chacun)
• Section des lames : 20 mm (face) × 68 mm (hauteur)
• Espacement des lames : 65,71 mm
• Distance au centre des lames : 85,71 mm
• Contre-lames arrière noires : 34 × 45 mm
• Épaisseur totale : 343 mm
• Essences de bois : pin à lames ; chêne abouté à lames
• Masse surfacique : 13,7 kg/m² (pin) ; 15,5 kg/m² (chêne)
• Pourcentage d'ouverture : 77 %
• Acoustique : Indice pondéré αw = 0.80 ; Classe d'absorption B
• Réaction au feu : Euroclasse B-s1,d0 ou B-s2,d0 selon bois/finition
• Norme d'installation : NF EN 13964 ; DTU 58-1
• Panneau arrière : plaques rigides en laine de roche acoustique (non fournies)
