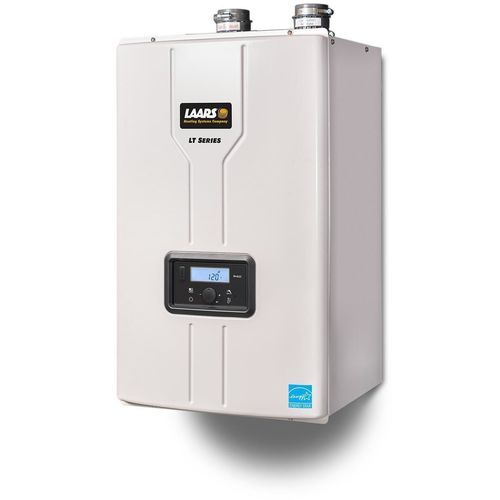

Chauffe-eau à gaz LT SERIES

muralverticalsanitaire

Présentation
Le chauffe‑eau instantané à condensation Laars LT Series fournit jusqu'à 5,1 gpm à une élévation de 77°F et convient aux installations résidentielle et commerciale. Les modèles peuvent être en cascade pour des besoins plus importants et sont disponibles pour gaz naturel ou propane.

Caractéristiques principales

• Conception à condensation avec très haute efficacité thermique (UEF : 0,98 pour le modèle 150, 0,96 pour le modèle 199)
• Débit de 5,1 gpm à une élévation de 77°F
• Température de sortie maximale plus élevée — jusqu'à 185°F sur le modèle 199
• Système de combustion Low NOx
• Échangeur de chaleur en acier inoxydable à tubes ovales réduisant l'entartrage et améliorant l'efficacité
• Garantie de 15 ans sur l'échangeur de chaleur
• Disponibles en versions gaz naturel ou propane
• Options d'évacuation multiples ; ventilation en cascade compatible avec PVC ou PP
• Contrôles embarqués et système de rack pour installations en cascade
• Priorité de verrouillage pour l'eau chaude sanitaire lorsqu'il est associé à un traitement d'air avec chauffage d'ambiance
• Raccordements d'eau par le bas et accès externe aux filtres d'air et d'eau pour l'entretien
• Conçu pour rénovation ou nouvelle installation ; compatible récirculation Title 24

Notes supplémentaires sur le produit

• Le design de l'échangeur en acier inoxydable à tube ovale offre une durée de vie annoncée supérieure par rapport aux échangeurs en cuivre (réclamation fabricant ~3,5x)
• Brûleur et composants de combustion conçus pour réduire l'accumulation de poussière et prolonger les intervalles d'entretien (soupape gaz en pression négative et construction en fibre métallique)
• Racks en cascade, kits collecteurs et kits de ventilation commune disponibles pour installations multi‑appareils

Documents (résumé)
Manuels d'applications
2199 — LT Series Tankless Water Heater Applications Manual
2224 — 150 Recirc Model, Parts List

Brochures
2181 — LT Series Tankless Water Heater Brochure (150 MBH or 199 MBH)
9305 — Field Service Kit

Manuels d'installation et d'utilisation
2182 — 199 Standard model, includes Parts
2192 — 199 Recirc model, includes Parts
2222 — LT Series Wall‑Mounted, Modulating Gas Condensing Water Heater (150 MBH) Install and Operating Manual
2222FR — French version
2223 — LT Series Wall‑Mounted, Modulating Gas Condensing Water Heater (Recirc model, 150 MBH)
2223FR — French version

Instructions des kits
7038 — On Demand Kit
7039 — Outdoor Kit
7040 — Pipe Cover Kit
7041 — Rack System
7042 — Recirc Cascade
7043 — Standard Cascade

Master Formats
5094-28 — Master Format Document

Listes de pièces
2201 — Standard model parts list
2202 — Recirc model parts list
2233 — LT Tankless Replacement Parts (LT150NXX1 and LT150PXX1) / 150 Standard Model, Parts List
2234 — LT Tankless Replacement Parts (LT150NRX1 and LT150PRX1)

Guides de démarrage
9307 — LT Tankless Quick Reference Guide

Données techniques pour soumission
2184 — Submittal Data, Standard model
2184_FR — French version
2198 — Submittal Data, Recirc model
2198_FR — French version
2204-FR — Non-Return Valve (French)

Garantie
8072 — LT Series Tankless Water Heater Warranty
8072_FR — French version

Modèles / références cités sur la page

• LT199NXX1
• LT199PXX1
• LT199NRX1
• LT199PRX1

Spécifications techniques

• Type : chauffe‑eau instantané à condensation fonctionnant au gaz
• Débit d'eau chaude : 5,1 gpm à 77°F d'élévation
• Température de sortie maximale : jusqu'à 185°F (modèle 199)
• UEF (Uniform Energy Factor) : 0,98 (150), 0,96 (199)
• Combustible : gaz naturel ou propane
• Échangeur de chaleur : acier inoxydable, conception à tube ovale
• Garantie : 15 ans sur l'échangeur de chaleur
• Venting : options d'évacuation multiples ; prise en charge de la ventilation en cascade avec PVC ou PP
• Installation : raccordements d'eau par le bas ; accès aux filtres d'air extérieur et d'eau pour l'entretien
• Contrôles : commande embarquée ; prise en charge des unités en cascade et verrouillage de priorité pour ECS
• Applications : usage résidentiel et commercial ; compatible récirculation Title 24
