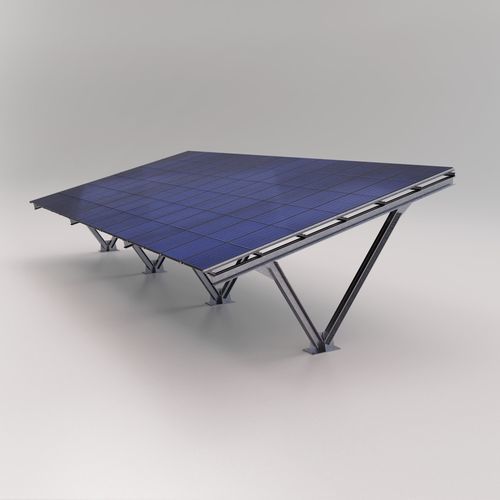

Système de montage pour parking JORISOLAR RS-PARK 2

solairepour installations photovoltaïquespour applications photovoltaïques

Présentation
Le JoriSolar RS-Park 2 est un système de rail structurel pour auvents photovoltaïques et fonctions d’abri. Il permet de créer un ombrage solaire tout en produisant de l’énergie renouvelable. Les modules photovoltaïques se montent directement sur le rail RS-Park 2 : les panneaux sont insérés par le haut et fixés par-dessous à l’aide d’un système de clipsage compatible avec l’intervention depuis une nacelle, offrant un assemblage rapide et sûr et un drainage de l’eau en bas de pente.

Installation & montage

• Modules photovoltaïques montés directement sur le rail RS-Park 2
• Panneaux insérés par le haut de la structure
• Panneaux clipsés et fixés par-dessous à l’aide d’une nacelle
• Aucun élément de toiture supplémentaire requis

Épaisseur et poids
1,25 mm : 3,27 kg/m
1,5 mm : 3,92 kg/m

Matériaux & normes
Matériau : acier galvanisé ZM310 ou Magnelis (S350GD). Normes : EN 10346:2015 ; EN 1090-2:2018 ; tolérances selon EN 10143:2006. Tolérances géométriques : EN 1090-2:2018.

Caractéristiques techniques

• Produit / modèle : JoriSolar RS-Park 2
• Application : structures d’ombrage solaire pour parking ou abri avec modules PV intégrés
• Méthode de montage : modules insérés par le haut, clipsés et fixés par dessous
• Options de matériau : acier galvanisé ZM310 ou Magnelis (S350GD)
• Épaisseurs disponibles : 1,25 mm, 1,5 mm
• Poids selon épaisseur : 1,25 mm = 3,27 kg/m ; 1,5 mm = 3,92 kg/m
• Longueurs : Min. 1200,0 mm / Max. 14600,0 mm
• Normes : EN 10346:2015 ; EN 1090-2:2018 ; tolérances selon EN 10143:2006
