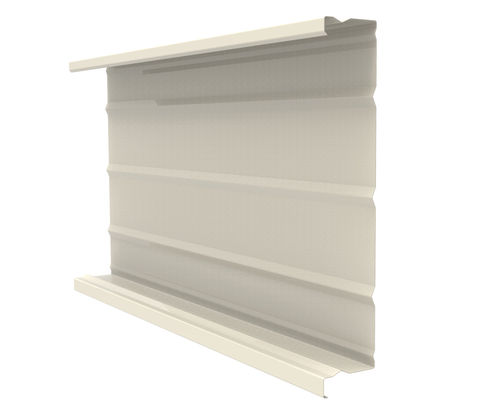

Bardage en panneaux JI 92-500

en tôlenervuréà joint debout

Présentation
Le JI 92-500 est un plateau en acier conçu pour les applications de bardage double peau. Installé horizontalement, il assure le soutien structurel de la peau extérieure tout en permettant l’intégration de l’isolation thermique à l’intérieur du plateau. Compatible avec des écarteurs visant à optimiser la performance thermique, il est disponible en plusieurs configurations sur demande, option tôle S 350 GD possible.

Caractéristiques principales

• Plateau en acier pour bardage double peau, installation horizontale.
• Soutien de la peau extérieure et intégration de l’isolation à l’intérieur du plateau.
• Compatible avec des écarteurs pour améliorer la performance thermique.
• Disponible en différentes configurations sur demande ; option tôle S 350 GD sur demande.
• Conçu pour une résistance durable et une grande adaptabilité aux projets de construction.

Dimensions
Longueur : Min. 1000,0 mm / Max. 13600,0 mm
Largeur : Max. 500,0 mm

Épaisseur et poids
0,75 mm : 8,83 kg/m²
0,88 mm : 10,36 kg/m²
1,00 mm : 11,78 kg/m²

Matériaux et revêtements

• Matériau : tôle d'acier S 320 GD (option S 350 GD possible sur demande ; valeurs caractéristiques en annexe des rapports d'essais).
• Revêtements disponibles : revêtement intérieur (Interieurcoating 912 - 15 µ) pour applications intérieures uniquement ; finition galvanisée.

Normes de référence

• Acier galvanisé : NF EN 10346:2015 - tolérances selon NF EN 10143:2006 - NF P34-310:2017.
• Revêtement de bobine : NF EN 10169:2022 - NF P34-301:2017.
• Tolérances et recommandations : Recommandations Professionnelles bardage RAGE de juillet 2014.
• Calculs et essais : Essais selon NF P 34-503-1:2024 interprétés selon Recom. Prof. RAGE 2014 (vent Eurocode NF EN 1991-1-4+NA:2012) et annexes K, E et N pour règles NV65 modifiées 2009.

Caractéristiques / spécifications techniques

• Référence commerciale : JI 92-500
• Usage : plateaux pour bardage double peau (support de peau extérieure, intégration isolation)
• Longueur : 1000,0 mm à 13600,0 mm
• Largeur : jusqu'à 500,0 mm
• Épaisseurs disponibles et poids : 0,75 mm (8,83 kg/m²), 0,88 mm (10,36 kg/m²), 1,00 mm (11,78 kg/m²)
• Matériau : tôle d'acier S 320 GD (option S 350 GD sur demande)
• Revêtements : Interieurcoating 912 (15 µ) pour usage intérieur ; Galva
• Compatibilité : conçu pour recevoir des écarteurs afin d'optimiser la performance thermique
• Essais et calculs : conformités et rapports d'essais selon NF P 34-503-1:2024, RAGE 2014, Eurocode (NF EN 1991-1-4+NA:2012) et règles NV65 modifiées
