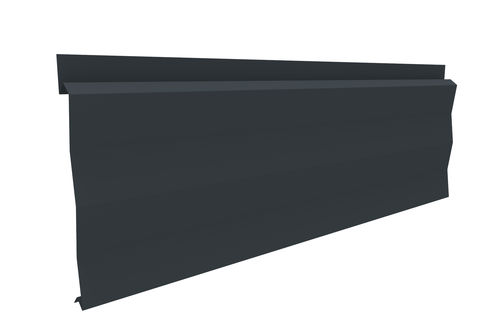

Bardage en lames JI PONANT W

en acierlisse

Présentation
Ce concept d’habillage de façade rapportée présente un aspect plan avec fixation cachée, adapté au neuf comme à la rénovation. Sa géométrie spécifique (quatre versions : JI Ponant W, JI Ponant M, JI Ponant Convexe, JI Ponant Concave) permet de créer des jeux d’ombre et de lumière. Le système d’emboîtement autorise le mix de formes sur une même façade. Les lames sont fixées mécaniquement sur une ossature secondaire solidarisée au gros œuvre. Pose sur ossature réglée requise. Pas d’utilisation en sous-face (plafond).

Versions

• JI Ponant W
• JI Ponant M
• JI Ponant Convexe
• JI Ponant Concave

Installation

• Habillage de façade d’aspect plan avec fixation invisible
• Fixation mécanique des lames sur ossature secondaire solidarisée au gros œuvre
• Nécessite une ossature réglée ou un support ajusté
• Pose non adaptée en sous-face

Dimensions
Longueur : Min. 200,0 mm / Max. 6000,0 mm
Largeur : Max. 300,0 mm

Épaisseur et poids
1 mm : 11,12 kg/m²

Caractéristiques

• Matériau : Acier S320 GD
• Autres matériaux disponibles sur demande : inox, aluminium...

Normes de référence
Acier galvanisé : EN 10346:2015 - tolérances selon EN 10143:2006
Revêtement de bobine : EN 10169:2022
Tolérance (géométrie) : EN 508-1:2021
Calculs : NF EN 1993-1-3+NA:2007

Caractéristiques / spécifications techniques

• Modèle : JI Ponant W
• Utilisation : Habillage de façade rapportée
• Versions : W, M, Convexe, Concave
• Fixation : mécanique sur ossature secondaire
• Gamme de longueurs : 200,0 mm – 6000,0 mm
• Largeur maximale : 300,0 mm
• Épaisseur/masse : 1 mm → 11,12 kg/m²
• Matériaux standards : acier S320 GD (autres sur demande)
• Normes applicables : EN 10346:2015; EN 10169:2022; EN 508-1:2021; NF EN 1993-1-3+NA:2007
