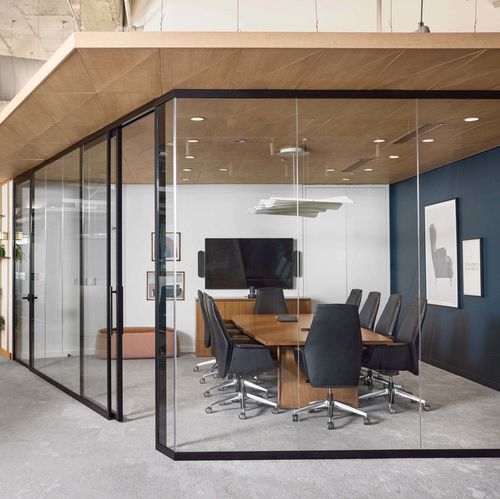

Système de cloison amovible 1-1/8” PLATFORM 4SPACE

modulairevitréen aluminium

Présentation
La plateforme de cloisons vitrées 1-1/8" 4SPACE est un système modulaire simple vitrage conçu pour les intérieurs architecturaux. Les rails sont fournis pour être découpés sur site afin d'offrir la plus grande flexibilité d'installation. Le système propose des profils fins et des transitions soignées pour définir l'espace avec clarté tout en simplifiant la conception, la livraison et la pose.

Vue d'ensemble du système
Approche kit de pièces avec composants en stock, options de portes, quincaillerie, détails de transition, matériaux et finitions. La plateforme permet d'accélérer les délais de projet grâce à des composants sélectionnés en stock pour une livraison rapide et une installation plus efficace.

En stock / Prêt à expédier

• Sélectionnez des composants en stock pour constituer des installations avec des délais maîtrisés et une complexité d'approvisionnement réduite.

Composants

• Finitions de profilés : options Noir et Argent métallique.
• Portes : Glass Slab, encadrée simple vitrage, bois, bois vitré. Configurations battantes et coulissantes disponibles.
• Quincaillerie : cylindres, poignées type échelle (verrouillables et non verrouillables), ensembles à loqueteau mortaise, options de gâche électrique.
• Transitions : options inline, 2 voies et 3 voies pour verre/verre, verre/cloison sèche et verre/mur plein ; starters pour plaque de plâtre et accessoires disponibles.
• Accessoires : supports AV, supports pour planning de salle, boîtiers électriques et pattes de fixation.

Principes du système
Les rails supérieur et inférieur mesurent 2-1/2" (63,55 mm) de hauteur pour des attaches visuellement légères au bâtiment. Des habillages amovibles offrent un accès rapide aux niveleurs de verre et sont disponibles sur le rail inférieur et le rail starter. Les bandes d'étanchéité se collent au verre, créant un esthétique segmentée et peuvent s'appliquer horizontalement, verticalement ou en diagonale. Les bandes sont fabriquées en longueurs de 10' (3048 mm) et sont coupées sur site.

Rail starter

• Permet la fixation des cloisons vitrées sur plaque de plâtre.
• Comprend un habillage amovible pour faciliter l'installation.

Verre courbé

• Sections de rail courbé disponibles en rayons nominaux : 24" (609,6 mm), 30" (762 mm) et 36" (914,4 mm).
• Accepte le verre feuilleté de 3/8" (10 mm) à 1/2" (12 mm) avec une couche intérieure de 0,030" (0,76 mm).

Portes — Points clés
Portes battantes et coulissantes pour diverses applications et esthétiques. Dispositions typiques :

• Glass Slab (battante) : ferme-porte dissimulé en option, seuil facilement relevable en option. Hauteur porte : jusqu'à 10' (3048 mm) ; Largeurs de vantail : 36" (914 mm), 42" (1067 mm), 48" (1219 mm) ; Épaisseur du verre : 3/8" (10 mm).
• Encadrée simple vitrage (battante) : ferme-porte dissimulé en option, seuil en option ; verre décalé pour une esthétique affleurante en corridor ; Hauteur porte : jusqu'à 10' (3048 mm) ; Épaisseur porte : 1-3/4" (45 mm) ; Largeurs : 36", 42", 48" ; Épaisseur du verre : 3/8" (10 mm) ou 1/2" (12 mm).
• Portes coulissantes (Glass Slab et encadrées) : assistance de fermeture standard ; joints et seuils en option ; dimensions selon configuration (hauteurs jusqu'à 10' / 3048 mm).
• Options bois et bois vitré disponibles avec plages dimensionnelles similaires et ferme-portes dissimulés et seuils en option.

Quincaillerie — Points clés

• Poignée échelle non verrouillable : conception tubulaire, diamètre 1" (25,4 mm), longueur totale 18" (457 mm) ; disponible pour tous types de vantaux.
• Poignée échelle verrouillable : poignée asymétrique verrouillable avec condamnation ADA, verrou de sol, logement SFIC ; diamètre 1" ; longueur totale 49-3/16" (1250 mm) ; disponible pour tous types de vantaux.
• Cylindre : fonction de serrure à levier cylindrique pour portes battantes encadrées et Glass Slab ; options clé dans la serrure ou SFIC ; boîtier assorti aux rails de porte.
• Loqueteau mortaise : large gamme d'options, fonctions et styles de levier pour portes encadrées simple vitrage.
• Gâche électrique : disponible avec platine noire ou argent ; nécessite coordination électrique sur site.

Transitions
Les transitions conservent la continuité du système tout en répondant aux exigences du projet. Options : connecteurs d'étanchéité inline pour longues déroulantes de verre, connecteurs variables 2 voies (90°–180°) et connecteurs 3 voies pour configurations fly-by verre/verre. Les transitions s'adaptent aux interfaces verre/mur plein et permettent l'installation du simple vitrage en alignement ou centrée lors du passage.

Matériaux & Finitions
Sélectionnez parmi une gamme architecturale complète de types de matériaux et de finitions pour assurer la continuité visuelle et l'expression propre au projet : profilés et finitions métalliques, options de verre clair et autres matériaux de quincaillerie. Finitions de profilés incluant bronze clair et autres finitions métalliques ; options de verre clair en plusieurs épaisseurs.

Fonctionnalités & Performances
La plateforme est conçue pour un service fiable dans des intérieurs exigeants. Performances acoustiques (simple vitrage) : STC 37 (testé selon ASTM E90 / classé selon ASTM E413). Considérations structurelles : capacité portante (ANSI / BIFMA X5.6), capacité de charge transversale (ASTM E72), accommodements sismiques selon zones et matériaux conformes aux types de bâtiments non combustibles selon ASTM E84.

Durabilité
Certifications et attributs durables : GREENGUARD GOLD (faible émission), BIFMA Level 3, listings Living Building Challenge Declare®, conformité à la qualité de l'air intérieur et participation à des programmes de reprise/recyclage. Les matériaux respectent les méthodes d'essai d'émission et les normes de qualité d'air intérieur applicables.

Caractéristiques / spécifications techniques

• Série : plateforme 4SPACE simple vitrage.
• Hauteur du rail supérieur et inférieur : 2-1/2" (63,55 mm).
• Longueur des bandes d'étanchéité : fabriquées en longueurs de 10' (3048 mm), coupées sur site.
• Épaisseur de verre supportée (typique) : 3/8" (10 mm) minimum ; jusqu'à 1/2" (12 mm) feuilleté selon applications.
• Rayons nominaux des rails courbés : 24" (609,6 mm), 30" (762 mm), 36" (914,4 mm).
• Dimensions de portes (exemples) : Hauteur porte jusqu'à 10' (3048 mm). Largeurs d'ouvrant exemples : 36" (914 mm), 40" (1016 mm), 42" (1067 mm), 45" (1143 mm), 48" (1219 mm) selon type.
• Épaisseur porte (encadrée) : 1-3/4" (45 mm).
• Performance acoustique (simple vitrage) : 37 STC (tests ASTM E90 / classification ASTM E413).
• Quincaillerie : cylindres, ensembles loqueteau mortaise, poignées échelle verrouillables et non verrouillables, options gâche électrique.
• Certifications : GREENGUARD GOLD, BIFMA Level 3, Living Building Challenge Declare® ; conformité qualité d'air intérieur.
• Méthode d'installation : système basé sur composants, rails coupés sur site, habillages amovibles pour accès aux niveleurs, options en stock pour livraison accélérée.
