Poutre froide active HALTON CABEAM REC

Spécification

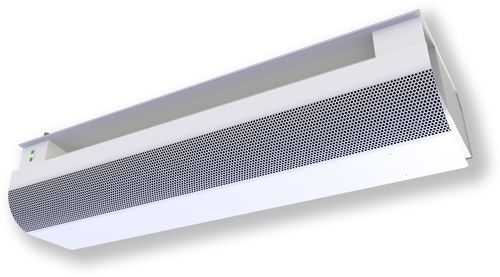

Le Halton CaBeam REC est une poutre froide active conçue pour le confort acoustique et le traitement d'air précis des cabines marines passagers et équipage. Disponible en pose apparente, encastrée ou intégrée, le CaBeam REC offre un refroidissement compact et des fonctions intégrées le distinguant des poutres froides traditionnelles.

Présentation

• Chemin de recirculation d'air intégré via le panneau frontal perforé
• Panneau frontal ouvrable des deux côtés pour maintenance et nettoyage
• Panneau frontal amovible sans outils spéciaux
• Connexion d'entrée d'air modifiable : droite, gauche ou milieu du plénum d'air
• Orientation de l'échangeur permettant les raccordements d'eau des deux côtés
• Tubes de la bobine en cuivre (épaisseur paroi 0,9–1,0 mm) selon EN 1057:1996 ; ailettes en aluminium (cuivre en option) ; échangeur en usine testé sous pression ; pression d'exploitation maximale 1,0 MPa
• Connexion de gaine d'air soufflé D125 mm

Adaptation
Les unités Halton CaBeam peuvent être adaptées aux exigences et à l'intégration spécifiques du projet. Dimensions, capacités et fonctions peuvent être modifiées. Une régulation numérique avancée de la température de cabine est disponible pour compléter la solution.

Matériaux
PARTIE | MATÉRIAU | FINITION
Panneau frontal | Acier galvanisé prépeint | Peinture polyester-époxy, Blanc RAL 9003, brillant 20%*
Plénum d'air soufflé | Acier galvanisé |
Supports | Acier galvanisé |
Tubes de la bobine | Cuivre |
Ailettes de la bobine | Aluminium (cuivre en option) |
*) Couleurs spéciales disponibles

Caractéristiques

• Chemin de recirculation d'air intégré via le panneau frontal perforé
• Panneau frontal ouvrable des deux côtés pour maintenance et nettoyage
• Panneau frontal amovible sans outils spéciaux
• Connexion d'entrée d'air modifiable (droite/gauche/milieu)
• Orientation de l'échangeur permettant raccordements d'eau des deux côtés
• Tubes en cuivre (0,9–1,0 mm), ailettes aluminium (cuivre optionnel), échangeur testé en usine
• Pression d'exploitation maximale 1,0 MPa
• Connexion de gaine d'air soufflé D125 mm

Fonction
L'air soufflé entre dans le plénum de la poutre et est diffusé dans la cabine via des buses et une fente d'alimentation supérieure. Les jets des buses entraînent l'air ambiant de la cabine le long du plafond. L'air secondaire est aspiré par la perforation inférieure, circule dans l'échangeur où il est refroidi ou chauffé, puis est renvoyé dans la cabine. La capacité de refroidissement est contrôlée en régulant le débit d'eau selon la consigne du régulateur de température.

Installation
Installation facilitée dans les cabines préfabriquées. Le design compact et la méthode de fabrication permettent des modifications pour intégration spécifique (apparente, encastrée ou intégrée).

Critères de conception

• Température de conception cabine : 22°C / 50% HR
• Débit d'air frais : 50–200 m3/h
• Pression des buses : 100–200 Pa
• Puissance frigorifique sensible : 400–1500 W (selon bobine et paramètres d'eau)
• Puissance de chauffage : 300–1200 W
• Niveau sonore : 25–30 dB(A), boost <35 dB(A)
• Débit d'eau glacée : 0,02–0,10 dm3/s (360 dm3/h)
• Température d'entrée eau froide : 14–16°C
• Température de sortie eau froide : 16–19°C

Dimensions et poids
Longueurs de bobine : 600–2100 mm (ex. 900, 1200…)
Longueurs L-5 : 900, 1200…2400 mm
Exemples de poids :

• Poutre froide 900 mm ≈ 21,5 kg (avec eau de refroidissement +0,5 kg)
• Poutre froide 1200 mm ≈ 26,5 kg (avec eau de refroidissement +0,8 kg)

Réglages
Refroidissement
Débit massique d'eau recommandé 0,03–0,10 kg/s, entraînant une élévation de température de 1–3°C dans l'échangeur. Pour éviter la condensation, la température d'entrée recommandée est supérieure à 14°C.

Chauffage
Le chauffage peut être assuré par une résistance électrique intégrée au CaBeam ou par une résistance dans la conduite d'eau d'entrée. La résistance électrique comprend un thermostat capillaire avec coupure de sécurité et réarmement manuel ; la commande est automatisée et inclut la détection de mouvement d'air et des relais de sécurité.

Chauffage par l'eau (option)
Débit massique d'eau de chauffage recommandé 0,01–0,04 kg/s, entraînant une chute de température de 5–15°C dans l'échangeur. Température d'entrée maximale recommandée : 35–45°C.

Équilibrage et commande des débits d'eau
Équilibrer les débits d'eau avec des vannes de réglage côté sortie des boucles de refroidissement et chauffage. La capacité est contrôlée en régulant le débit massique d'eau avec des vannes ON/OFF ou proportionnelles deux- ou trois voies ; les vannes peuvent être intégrées au CaBeam.

Réglage du débit d'air soufflé
Connecter un manomètre au point de mesure et mesurer la pression statique dans la poutre. Le débit d'air est calculé selon la formule fournie. Valeurs k des buses :
NOZZLE | k (l/s) | k (m3/h)
C | 1,36 | 4,90
D | 2,09 | 7,52
E | 3,33 | 11,99

Prévention de la condensation
Les variations d'humidité et de température (ex. porte balcon ouverte ou douche longue) peuvent provoquer de la condensation sur la bobine. Le CaBeam peut être équipé d'un capteur de condensation dans la conduite d'eau froide qui ferme automatiquement la vanne d'eau froide en cas de condensation et la rouvre lorsque le risque diminue. Alternativement, une résistance de tempérage dans la conduite d'eau d'entrée peut maintenir les surfaces de la bobine au-dessus du point de rosée. Le capteur ou le chauffage de tempérage peut être activé par un interrupteur de porte ; si la porte reste ouverte le circuit eau froide reste fermé.

Maintenance
Accès de service : 1. Panneau frontal ; 2. Raccord air soufflé ; 3. Échangeur ; 4. Raccord femelle air soufflé ; 5. Raccords tuyauterie ; 6. Cache gaine. Le panneau frontal est conçu pour un accès et un nettoyage faciles sans outils spéciaux.

Spécifications techniques

• Famille / modèle : Halton CaBeam REC (poutre froide active pour cabines marines)
• Types d'installation : apparente, encastrée, intégrée
• Matériaux principaux : panneau frontal et plénum en acier galvanisé ; tubes de bobine en cuivre ; ailettes en aluminium (cuivre en option)
• Finition panneau frontal : peinture polyester-époxy, Blanc RAL 9003, brillant 20% (couleurs spéciales disponibles)
• Pression d'exploitation maximale (circuits d'eau) : 1.0 MPa
• Diamètre de raccord air soufflé : D125 mm
• Débit massique eau froide recommandé : 0.03–0.10 kg/s
• Débit massique eau de chauffage recommandé : 0.01–0.04 kg/s
• Températures conception entrée/sortie eau froide : entrée 14–16°C, sortie 16–19°C
• Gamme puissance frigorifique sensible : 400–1500 W
• Gamme puissance chauffage : 300–1200 W
• Niveau sonore : 25–30 dB(A) (boost <35 dB(A))
• Débit d'air frais typique : 50–200 m3/h
• Longueurs de bobine : 600–2100 mm
• Exemples de poids : 900 mm ~21,5 kg (+0,5 kg avec eau) ; 1200 mm ~26,5 kg (+0,8 kg avec eau)
• Normes référencées : EN 1057:1996 (spécification tubes cuivre)
