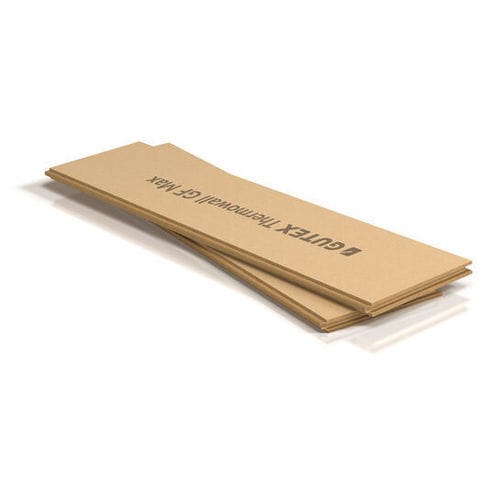

Isolant thermique THERMOWALL GF MAX

en fibre de boisen panneaux rigidespour plancher

Description brève

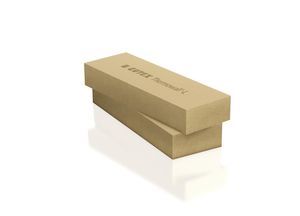

Gutex Thermowall GF Max est un panneau isolant en fibres de bois à profil arrondi, conçu pour des utilisations variées (toiture, façade, aménagement intérieur, plancher). Destiné aux zones fortement sollicitées, il permet une logistique matérielle économique grâce à son emploi universel.

Principaux avantages

• Très robuste — densité brute plus élevée avec résistance accrue à la compression et à la traction
• Plan et précis — support optimal pour les corps d'état suivants et les enduits
• Sûr à poser et facile à travailler — joints propres et grande précision dimensionnelle
• Efficace — un produit pour plusieurs applications réduisant la gestion des stocks

Domaines d'application

• Couverture provisoire étanche (UDP‑A) dès 40 mm d'épaisseur
• Bardage extérieur directement sur ossatures bois et éléments en bois massif (derrière la façade ventilée)
• Panneau isolant enduisable pour Thermowall ITE sur ossatures bois et éléments bois massif sans ventilation (à partir de 40 mm)
• Couche isolante intégrale pour niveau d'installation
• Isolation intérieure des murs extérieurs pour enduit direct
• Composés de planchers résistants à la compression
• Isolation sous chevrons sur toute la surface
• Isolation de toitures plates sur structures bois, béton et métal

Format produit / Variantes

• Format (cote nominale) : 1900 x 600 mm
• Épaisseurs disponibles : 40 mm, 60 mm, 80 mm

Conseils de mise en œuvre – Général

• Poser les panneaux avec la face marquée vers l'extérieur
• Poser les panneaux à plat, avec précision et joints étanches
• Toujours soutenir les joints en bout ; les joints croisés aux assemblages d'éléments sont autorisés si la liaison des éléments muraux est résistante aux efforts (traction, compression et cisaillement) ou si, pour les éléments de toiture, une contre-lattage est immédiatement fixé
• Placer les fixations suffisamment près du bord du panneau
• Ne pas poser de panneaux endommagés
• Gutex Thermowall GF Max n'est pas un élément porteur (par ex. pour les charges de neige)
• Éviter des sollicitations d'humidité élevées du côté intérieur
• L'eau de ruissellement pendant le chantier peut salir les éléments adjacents ; prévoir une évacuation appropriée
• Résistance à la température : jusqu'à env. 110 °C (mesures supplémentaires nécessaires à des températures plus élevées)
• Respecter l'aspiration des poussières et la sécurité au travail

Conseils de mise en œuvre – Toiture

• Entraxe maximal des chevrons selon l'épaisseur : 40 mm → 90 cm ; 60 mm → 110 cm ; 80 mm → 125 cm
• Décalage des joints d'une rangée à l'autre au moins d'un entraxe de chevron
• Les espaces entre chevrons ne sont pas praticables
• Pas de bandes/joints d'étanchéité à clous nécessaires pour les pénétrations à travers le panneau
• Réaliser les raccords et pénétrations étanches à la pluie avec des systèmes adhésifs/étanchéité appropriés
• Aux joints bout à bout, pénétrations ou sur la rive, boucher latéralement le profil
• Toiture provisoire (UDP‑A) résistante aux intempéries jusqu'à 4 semaines
• Toutes les fissures > 0,5 mm doivent être traitées immédiatement après la pose

Conseils de mise en œuvre – ITE

• Utilisable comme panneau isolant enduisable dans le système Thermowall ITE ; suivre les instructions de pose et d'enduisage du système

Conseils de mise en œuvre – Niveau d'installation / Bardage intérieur

• Recommandation pour le bardage intérieur : une couche de fermacell GF 12,5 mm en pleine surface et sans cavités (pose couchée)
• Recommandation de fixation (exemple pour Thermowall GF Max 60 mm) : sur panneau à base de bois d ≥ 15 mm + Thermowall + fermacell GF d = 12,5 mm utiliser des agrafes/pointes spéciales selon les recommandations des fabricants
• Espacement des agrafes : vertical ≤ 150 mm ; horizontal ≤ 400 mm (au bord du panneau ≤ 200 mm)
• Distance du bord des agrafes au bord du panneau ≥ 25 mm ; agrafes affleurantes ou enfoncées max. 1 mm

Conseils de mise en œuvre – Façade ventilée

• Entraxe maximal des lattes 83,3 cm
• Réaliser les raccords et pénétrations imperméables au vent et à la pluie battante de façon durable
• Fixer immédiatement les panneaux avec lattes de contreventement ; résistants aux intempéries jusqu'à 4 mois
• Décalage des joints d'au moins 30 cm

Remarque sur la fixation

• Fixation par agrafes ou clous possible jusqu'à 60 mm d'épaisseur ; vis admissibles — utiliser des fixations agréées et une protection contre la corrosion (par ex. galvanisée)

Caractéristiques techniques / spécifications

• Densité brute ρ : 185 kg/m³
• Facteur de diffusion de vapeur (μ) : 3
• Conductivité thermique déclarée λD : 0,043 W/mK
• Conductivité thermique de calcul λB : 0,045 W/mK
• Contrainte de compression / résistance à la compression : ≥ 150 kPa
• Absorption d'eau à court terme : ≤ 1 kg/m²
• Résistance à l'écoulement : ≥ 100 kPa·s/m²
• Capacité calorifique massique : 2 100 J/kg·K
• Comportement au feu (EN 13501‑1) : Euroclasse E
• Norme produit : EN 13171:2012+A1:2015
• Résistance à la traction perpendiculaire au panneau : 20 kPa
• Utilisation conforme au règlement : UDP‑A (couverture provisoire étanche)
