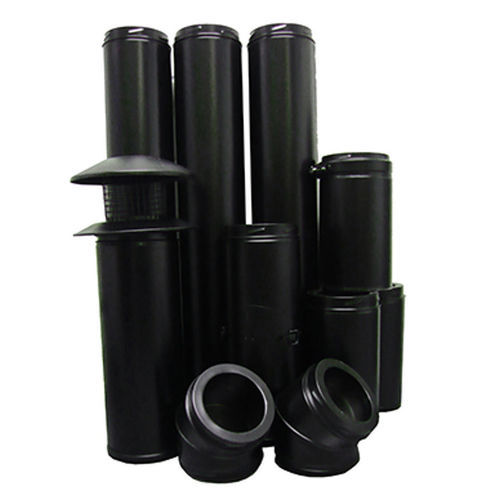

Conduit de fumée en acier inoxydable BIOMASS

double paroi

Présentation du produit
Ce système d'évacuation biomasse vertical conventionnel, double paroi isolé en acier inoxydable de 125 mm (5") est conçu pour une utilisation avec les chaudières à granulés Spira. Il est dimensionné pour des températures de fonctionnement continues allant jusqu'à 200℃, alors que la température typique des gaz de combustion des chaudières Spira est inférieure à 80℃. Le caisson extérieur en acier inoxydable est porteur et la conduite intérieure en acier inoxydable peut se dilater indépendamment pour absorber les variations thermiques.

Caractéristiques & avantages

• Système d'emboîtement bayonette à verrouillage par rotation avec joints, sécurisé par colliers de serrage
• Conduite intérieure et caisson extérieurs en acier inoxydable soudés au laser pour une meilleure résistance à la corrosion
• Rouleau isolant Superwool de 25 mm à haute efficacité pour maintenir la température des fumées, améliorer le tirage au démarrage et réduire la condensation
• Basse température extérieure du caisson pour des dégagements adjacents plus sûrs
• Conduite intérieure retenue par la collerette mâle et libre de se dilater/contracter jusqu'à 18 mm via la collerette femelle
• Becquet intérieur à l'extrémité femelle agissant comme rupture capillaire pour empêcher l'aspiration d'humidité à travers les joints
• Certifié CE (conforme aux règlements en vigueur depuis le 1er juillet 2013)
• Composants intérieurs disponibles en peinture poudrée blanche ou noire ; composants extérieurs en peinture poudrée noire uniquement

Installation
Le système est disponible avec des pièces d'extension et des coudes pour s'adapter à une grande variété d'installations. Les composants s'assemblent en plaçant la collerette femelle d'une section sur la collerette mâle de la section précédente puis en verrouillant en tournant la section supérieure dans le sens des aiguilles d'une montre. Tous les éléments doivent être installés avec la collerette mâle vers le haut ; une flèche sur l'étiquette indique le sens des gaz. L'extrémité mâle est agrandie pour que l'extrémité femelle de la section suivante s'emboîte et se chevauche, permettant à la condensation de retourner à la chaudière sans s'échapper par les joints.

Trajets de la fumée
La cheminée doit rester aussi droite que possible sur sa course verticale. Si un angle est nécessaire, les dévoiements ne doivent pas dépasser 45° par rapport à la verticale et la distance entre les coudes ne doit pas dépasser 20 % de la hauteur totale de la cheminée. Prévoir une montée verticale de 600 mm immédiatement au‑dessus de l'appareil avant tout dévoiement. Les installations doivent être conformes au Document J des Building Regulations (Angleterre, Pays de Galles, Irlande du Nord et République d'Irlande) et aux normes de construction (Part F) en Écosse. Maintenir un écart minimum de 60 mm par rapport à tout matériau combustible.

Caractéristiques techniques

• Nom commercial : Biomass Flue System for Spira Boilers
• Diamètre nominal : 125 mm (5")
• Type : Système d'évacuation vertical conventionnel double paroi isolé
• Matériaux : Conduit intérieur en acier inoxydable et caisson extérieur en acier inoxydable (soudés au laser)
• Isolation : Manteau Superwool de 25 mm haute efficacité
• Température de service continue : jusqu'à 200℃
• Température typique des gaz de combustion des chaudières Spira : inférieure à 80℃
• Jeu de dilatation du conduit intérieur : jusqu'à 18 mm via la collerette femelle
• Assemblage : Emboîtement bayonette à verrouillage par rotation avec joints et colliers de serrage
• Caractéristique du conduit intérieur : becquet interne à l'extrémité femelle servant de rupture capillaire
• Caisson extérieur : conception porteuse
• Finitions : composants intérieurs en peinture poudre blanche ou noire ; composants extérieurs en peinture poudre noire uniquement
• Certification : Certifié CE (conforme aux règlements à partir du 1er juillet 2013)
• Contraintes d'installation : montée verticale minimale de 600 mm au‑dessus de l'appareil avant dévoiements ; dévoiements ≤45° et distance entre coudes ≤20 % de la hauteur totale de la cheminée ; écart minimum de 60 mm par rapport aux matériaux combustibles
