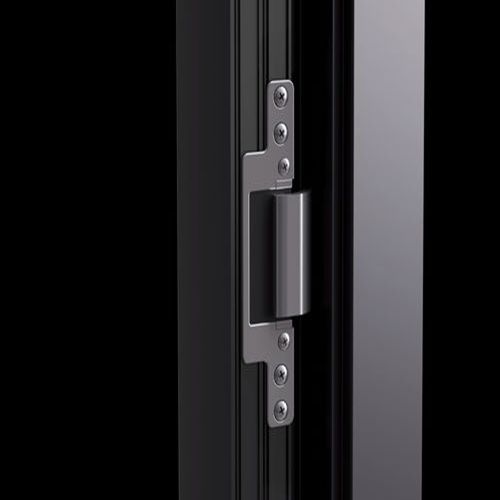

Charnière de porte C.H.I.C. Door ALU16

invisiblerésidentielleprofessionnelle

Fonctions
Charnière de porte encastrée réversible, à appliquer à l'intérieur des profilés pour une invisibilité totale du produit lorsque la porte est fermée.
Grâce à sa conception innovante (brevetée), le produit peut être réglé dans deux directions (latéralement et en hauteur) par un seul opérateur.

Caractéristiques techniques
CHIC DOOR ALU16 est une charnière à boîtier adaptée aux portes en aluminium, même de grandes dimensions et d'un poids considérable.
Un design innovant (breveté) permet d'appliquer le produit très rapidement à l'intérieur des profilés.

En effet, pour appliquer la charnière, il suffit d'effectuer un usinage sur le cadre et d'insérer ensuite la charnière dans le canal de l'ouvrant.
La fixation du produit sur le cadre se fait au moyen de plaques de glissement préalablement insérées dans le canal du cadre.

CHIC DOOR ALU16 est réglable dans deux directions :
- Réglage latéral (+/- 2 mm.), à l'aide d'une clé hexagonale sur les régleurs de paumelles.
- Réglage en hauteur (- 2 /+ 4 mm.), à l'aide d'une clé hexagonale sur la vis de réglage.

L'angle de rotation des charnières est d'environ 105° (en fonction de la géométrie du profilé).
S'il est possible que la porte s'ouvre à plus de 90°, nous recommandons d'utiliser un bras de limitation Friz, article 07621 (14/18) ou 07622 (10/14).
Les opérations de réglage de l'ouvrant peuvent être effectuées par un seul opérateur directement sur place.

CHIC DOOR ALU16 est un produit marqué CE conformément à la norme EN1935 (200.000 cycles) - Classe 12.

Capacité de charge
- 120 kg avec 2 charnières.
- 135 kg avec 3 charnières.
- 150 kg avec 4 charnières.
Pour les capacités de charge avec le ferme-porte, voir les instructions de montage correspondantes.
