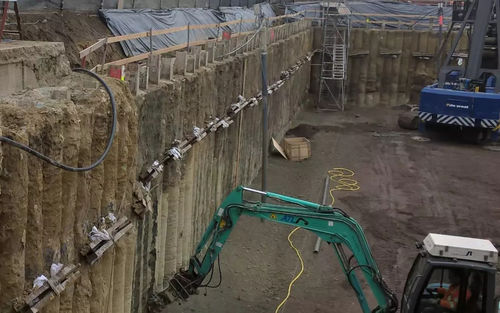

La paroi du type ‘mixed in place’ (ou paroi MIP) est une paroi de soutènement constituée de colonnes cylindriques à recouvrement, exécutée sans tubage en réalisant trois pieux simultanément. Le sol en place est mélangé mécaniquement avec un coulis de liant.
Procédé d'exécution
Procédé d'exécution avec trois têtes foreuses-malaxeuses en ligne
Suivant les prescriptions de la norme prEN 14679: ‘Deep mixing” - Deep Soil Mixing ou DSM en voie humide
1. Creusement d'une tranchée d'une profondeur d'environ 0.5 m, comme réservoir de fluide pendant l'exécution. Positionnement des triples bras mélangeurs dans l'axe de la paroi à réaliser et début de la phase de forage.
2. Durant la phase de descente, rotation continue de l’outil de malaxage triple et injection du coulis de ciment durcissant via le tube central.
3. Les trois bras mélangeurs sont entraînés par des tables de forage séparées mais couplées, les bras extérieurs tournant en sens contraire du bras central, ce qui intensifie le mélange du terrain au coulis de liant.
4. Dès que la profondeur d’exécution prévue est atteinte, standard jusqu'à 14 m, les bras mélangeurs sont remontés en tournant, avec injection de coulis. Avec une épaisseur de 0.4 m et une largeur de 1 m, plusieurs colonnes avec recouvrement sont réalisées, afin de former une paroi homogène et continue dans le sol.
5. Mise en place du profilé.
Contrôle permanent de l'exécution: le processus en entier est piloté et contrôlé électroniquement avec enregistrement des paramètres d'installation.
