Charnière de porte AL DESIGNO

pour fenêtrepour fenêtre oscillo-battanteen aluminium

Présentation du produit
Roto AL Designo est une quincaillerie aluminium entièrement encastrée conçue pour les grandes fenêtres et portes‑fenêtres lourdes. Le système modulaire, fondé sur le principe modulaire Roto, s’intègre dans la plupart des systèmes de profilés euro‑chambre et répond aux exigences architecturales d’apparence, de fonctionnalité et de productivité en fabrication.

Points clés

• Quincaillerie côté paumelle totalement encastrée pour fenêtres et portes‑fenêtres en aluminium
• Facilité et rapidité de fabrication et d’installation
• Système modulaire basé sur le principe Roto éprouvé
• Supporte des poids de battant jusqu’à 180 kg (selon variante)

Faits saillants et variantes

• Roto AL Designo 180 kg : côté paumelle entièrement encastré pour grandes fenêtres aluminium ; hauteur maxi battant 3000 mm ; classes de résistance RC 2 et RC 3 ; variantes Oscillo‑battant et battant seul.
• Roto AL Designo 150 kg : hauteur maxi battant 3000 mm ; transfert de charge optionnel pour charges jusqu’à 150 kg ; paumelle d’affleurement connectable pour verrous centraux supplémentaires et meilleure étanchéité ; solutions spécifiques sur demande.
• Roto AL Designo 100 kg : hauteur maxi battant 3000 mm ; paumelle d’affleurement connectable pour serrures centrales additionnelles ; configurations spéciales sur demande ; butée 390 pour fenêtres Oscillo‑battantes très étroites.

Côtés paumelle

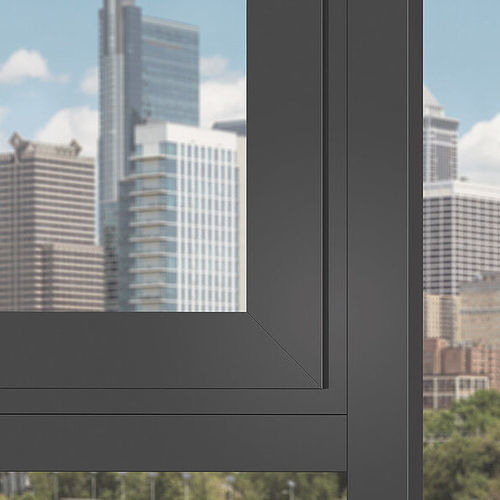

Le Roto AL Designo se distingue par son côté paumelle totalement encastré. Tous les composants, hormis la poignée, sont intégrés dans le cadre et le battant et restent invisibles côté extérieur.

• Association bloc de serrage et bandelette de serrage avec vis de perçage intégrée pour un encliquetage solide et un serrage positif du côté paumelle.

Côté paumelle STS
Le côté paumelle STS complète le système pour des exigences accrues d’isolation et d’insonorisation, avec capacité porteuse jusqu’à 130 kg (avec transfert de charge). Composants en acier inoxydable, concept d’installation simplifié et éléments d’amortissement intégrés facilitent le travail des fabricants et le confort des utilisateurs. Adapté aux bâtiments résidentiels et publics.

• Courbe de rotation permettant une ouverture sans collision même avec des jeux minimes ou des profils affleurants
• Composants emboutis en acier inoxydable pour durabilité et protection contre la corrosion (adapté aux climats tropicaux et méditerranéens)
• Angle d’ouverture max. : 100° (STS standard)
• Transfert de charge renforcé : augmente la charge maximale du battant de 80 à 130 kg (avec transfert de charge)
• Concept d’installation avec cales qui simplifie et accélère la pose
• Couverture d’environ 95 % des systèmes de profilés
• Disponible en variantes Oscillo‑battant et battant seul

Côté paumelle STS 180°
Le côté paumelle STS 180° est prévu pour des battants jusqu’à 80 kg et pour les bâtiments nécessitant une ouverture totale. Les composants inox garantissent une résistance à la corrosion et une longue durabilité ; l’ouverture à 180° facilite le nettoyage extérieur.

• Angle d’ouverture maximum : 180°
• Disponible en variantes Oscillo‑battant et battant seul

Données techniques
Largeur battant : max. 1600 mm
Hauteur battant : max. 3000 mm
Poids battant : max. 180 kg
Sécurité : RC 2 / RC 3
Systèmes de profilés : systèmes euro‑chambre

Données techniques — côté paumelle STS / STS 180° (récapitulatif)
Version rainure cadre : V.01.1 avec 13.5 – 14 mm ; V.02.1 avec 10 mm (STS uniquement) ; compatible profilage affleurant
Largeur battant Oscillo‑battant : Butée 370 : 370 – 900 mm ; Butée 900 : 901 – 1 300 mm
Hauteur battant Oscillo‑battant : Avec limiteur de profondeur d’inclinaison : 530 – 800 mm ; Sans limiteur : 801 – 2 700 mm
Largeur battant battant seul : 250 – 1 300 mm
Hauteur battant battant seul : 520 – 2 700 mm
Poids battant (STS) : Max. 80 kg (côté paumelle STS : max. 130 kg avec transfert de charge)
Certifications : DIN EN 1670 : classe 5 ; EN 13126‑8 :2017 (Europe)

Spécifications techniques

• Famille de produits : Roto AL Designo (quincaillerie aluminium entièrement encastrée)
• Poids maximum du battant (selon variante) : jusqu’à 180 kg
• Largeur maximale du battant : 1600 mm
• Hauteur maximale du battant : 3000 mm
• Classes de sécurité disponibles : RC 2, RC 3
• Systèmes de profils compatibles : systèmes euro‑chambre ; prise en charge du profilage affleurant
• Versions de rainure cadre prises en charge : V.01.1 (13.5–14 mm), V.02.1 (10 mm ; STS uniquement)
• Côté paumelle STS : composants inox, meilleure résistance à la corrosion, angle d’ouverture max. 100°
• Côté paumelle STS 180° : composants inox, angle d’ouverture max. 180°
• Variantes : Oscillo‑battant et battant seul
• Transfert de charge optionnel pour 100–150 kg et STS jusqu’à 130 kg (selon configuration)
• Montage/fabrication : entraînements Torx sur cadre et battant ; entraînement d’angle avec fourche de serrage enfichable pour assemblage simplifié ; dimensions fixes (T4/T5) pour faciliter le positionnement de la gâche et la coupe de tringle
• Certifications : DIN EN 1670 classe 5 ; EN 13126‑8 :2017
