Structure pour plafond en métal

pour cuisinepour bureaupour home cinéma

Présentation
Structure métallique porteuse pour plafonds en plaques de plâtre et panneaux. Constitue le système porteur d’un plafond suspendu, composé de porteurs principaux, porteurs secondaires, profils périphériques et éléments de suspension. Convient aux applications intérieures résidentielles, commerciales et industrielles nécessitant un plafond modulaire suspendu.

Système de porteurs FVP T24
Le système de profils porteurs FVP T24 comprend un porteur principal 3600 mm, des porteurs secondaires 1200 mm et 600 mm (sous-porteurs), un profil périphérique et un ensemble de suspension (fil de suspension, cheville acier, pince de suspension). Le système accepte une large gamme de panneaux de plafond : Karopan, Sound, Metal, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool et panneaux en bois.

• Composants : porteur principal 3600 mm ; porteurs secondaires 1200 mm et 600/300 mm ; profils périphériques ; ensemble de suspension (fil de suspension, cheville acier, pince de suspension).
• Compatibilité : Karopan, panneaux Sound, panneaux métalliques, Colorpan, Pan Hygienic, Rock Wool, PVC, Glass Wool, panneaux en bois.

Assemblage et démontage sans problème
Les profils FVP T24 intègrent un système de verrouillage spécifique facilitant l’assemblage et le démontage rapides, même sur de grandes portées. Les sous-porteurs sont pleinement compatibles avec le porteur principal pour une installation et une maintenance simplifiées.

Normes TSE
Le système porteur de plafond suspendu est conçu conformément aux exigences TSE / TS-EN-13964. Les profils ont été soumis à des essais de flexion avec une flèche inférieure à 0,2 mm (limite de déformation en charge). Le système dispose d’un certificat de conformité TSE.

Système de porteurs FVP Clip-in
Le système Clip-in FVP comprend le profil porteur, le profil périphérique et l’ensemble de suspension (pince de suspension, clip, insert, fil de suspension, cheville acier et cale de bord). Le système dissimulé clip-in masque les profils porteurs pour une meilleure esthétique tout en permettant un montage et un démontage aisés lorsque nécessaire.

Système de porteurs FVP série 800
Les porteurs FVP 800 (ductiles) offrent un profil esthétique alternatif avec une apparence robuste, un montage/démontage rapide et conviennent aux projets exigeant une finition visuelle soignée.

Système FVP T15 Ultra Line
Les profils T-15 Ultra Line présentent un design fin, robustesse et une installation rapide. Le système T-15 est compatible avec les panneaux suspendus ainsi qu’avec les panneaux métalliques FVP, panneaux acoustiques, panneaux bois et panneaux en laine de roche.

Série anti-sismique CKM 412
Le design CKM 412 anti-sismique utilise des jonctions spécialement entrelacées pour empêcher l’effondrement de la grille suite à des événements externes tels que les séismes. La résistance en traction et en compression peut atteindre 80 KGf (environ 180 lb) et répond à la norme ASTM E580. Les porteurs CKM 412 sont conçus pour un assemblage et un démontage plus faciles que les porteurs anti-sismiques ordinaires.

Détails d'expédition (tableau)
NOM DU PRODUIT | LONGUEUR | QUANTITÉ PAR PAQUET | POIDS | VOLUME
FVP MAIN CARRIER | 3600 mm | 25 pièces = 90 m | 27,12 kg / paquet | 0,32 m³ / paquet
FVP TALI CARRIER | 1200 mm | 50 pièces = 60 m | 15,42 kg / paquet | 0,20 m³ / paquet
FVP TALI CARRIER | 600 mm | 75 pièces = 45 m | 11,90 kg / paquet | 0,02 m³ / paquet
FVP TALI CARRIER | 300 mm | 75 pièces = 22,5 m | 5,95 kg / paquet | 0,008 m³ / paquet
FVP CLIP-IN CARRIER | 3000 mm | 24 pièces = 72 m | 24,99 kg / paquet | 0,44 m³ / paquet
FVP CLIP-IN C CORNER | 3000 mm | 24 pièces = 72 m | 19,55 kg / paquet | 0,45 m³ / paquet
FVP L CORNER PROFILE | 3000 mm | 50 pièces = 150 m | 21,06 kg / paquet | 0,19 m³ / paquet

FVP T15 ULTRA LINE — DÉTAILS D'EXPÉDITION (tableau)
NOM DU PRODUIT | LONGUEUR | QUANTITÉ PAR PAQUET
FVP T15 ULTRA LINE MAIN CARRIER | 3600 mm | 25 pièces = 90 m
FVP T15 ULTRA LINE TALI CARRIER | 1200 mm | 50 pièces = 60 m
FVP T15 ULTRA LINE TALI CARRIER | 600 mm | 75 pièces = 45 m

Images & Galerie

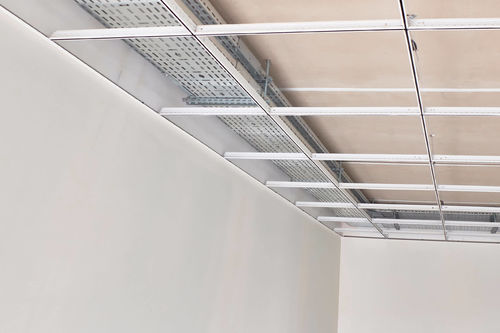

Les images produit comprennent plusieurs photos des systèmes de porteurs FVP (T-24, Clip-in, profils d’angle) et des vues galerie montrant les systèmes FVP installés et les détails des composants.

Caractéristiques techniques

• Porteur principal T-24 : Longueur 3600 mm ; Hauteur 35 mm ; Largeur 24 mm ; Épaisseur 0,3 mm ; Quantité par paquet 25 ; Poids paquet ~27 kg.
• Sous-porteur T24 : Longueurs 1200 mm et 600 mm ; Hauteur 26 mm ; Largeur 24 mm ; Épaisseur 0,3 mm ; Quantité paquet 50 (1200 mm) / 75 (600 mm) ; Poids paquet ~17 kg (1200 mm) / ~12 kg (600 mm).
• Porteur Clip-in : Longueur 3000 mm ; Hauteur 25 mm ; Largeur 32,5 mm ; Épaisseur 0,4 mm.
• Profil d'angle C : Longueur 3000 mm ; Hauteur 36 mm ; Largeur 22 mm ; Épaisseur 0,4 mm.
• Profil d'angle L : Longueur 3000 mm ; Hauteur 19 mm ; Largeur 19 mm ; Épaisseur 0,4 mm ; Quantité paquet 50 ; Poids paquet ~25 kg.
• Profil Z : Longueur 3000 mm ; Hauteur 24 mm ; Largeur 24 mm ; Épaisseur 0,4 mm ; Quantité paquet 40 ; Poids paquet ~25 kg.
• Composants du système Clip-in FVP : profil porteur, profil périphérique, pince de suspension, clip, insert, fil de suspension, cheville acier, cale de bord.
• Anti-sismique (CKM 412) : jonctions entrelacées spéciales ; résistance en traction jusqu’à 80 KGf (env. 180 lb) ; conforme ASTM E580 ; assemblage/démontage plus facile que les porteurs anti-sismiques ordinaires.
• Normes : Conforme aux exigences TS-EN-13964 / TSE ; performance de flèche inférieure à 0,2 mm aux essais de flexion.
