Conduit de lumière vitré SRD-Z

Présentation

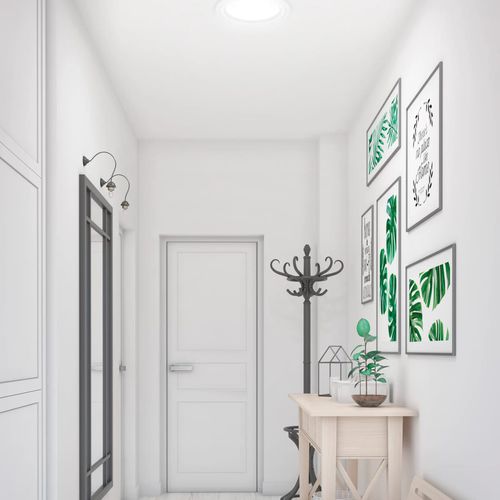

Le SRD-Z est un puits de lumière à dôme conçu pour apporter la lumière naturelle dans les espaces intérieurs de bâtiments équipés de toitures inclinées (pente 15°–60°) avec toiture profilée jusqu'à 45 mm. Il utilise un tube rigide en aluminium à haute réflectivité, un dôme extérieur résistant aux intempéries et un diffuseur prismatique intégré pour une répartition homogène de la lumière dans les pièces sans fenêtre (salles de bains, couloirs, dressings).

Caractéristiques principales

• Apport de lumière naturelle dans les espaces intérieurs sans fenêtre
• Conçu pour toitures inclinées de 15° à 60° et toitures profilées jusqu'à 45 mm
• Tube rigide en aluminium avec revêtement hautement réfléchissant (jusqu'à 98%)
• Diamètres disponibles : 250 mm, 350 mm, 550 mm
• Diffuseur prismatique intégré pour une diffusion homogène
• Kit d'éclairage LSO/SLO optionnel pour l'éclairage en soirée

Dôme
Le dôme extérieur est en polycarbonate stabilisé UV (3 mm) offrant résistance aux UV et aux intempéries. Sa forme arrondie favorise l'écoulement des eaux de pluie et réduit l'encrassement, protégeant l'intérieur du tube et limitant l'entretien.

Tube transmetteur de lumière
Le tube intérieur est en aluminium rigide avec un revêtement réfléchissant argenté garantissant jusqu'à 98 % de conduction lumineuse. Des bandes d'étanchéité empêchent les fuites de lumière et l'entrée de salissures. Longueurs standards : 2100 mm pour Ø250 et Ø350 ; 1800 mm pour Ø550. Extension possible avec modules SRM jusqu'à 12 m. Les coudes SRK ne sont pas fournis par défaut.

Diffuseur
La finition intérieure est un diffuseur prismatique intégré au plafond qui répartit uniformément la lumière incidente, assurant un éclairage confortable quelle que soit la position du soleil. Un kit d'éclairage SLO/LSO optionnel peut être monté pour l'éclairage conventionnel en soirée.

Habillage extérieur et apparence
L'habillage extérieur est en tôle anticorrosion avec solin intégré (Typ Z) garantissant une jonction étanche à la toiture. Couleurs standards : anthracite RAL 7016, brun-gris RAL 7022 et noir RAL 9005 pour une apparence contemporaine.

Accessoires

• Solin intégré (Typ Z)
• Kit d'installation et kit de fixation du dôme
• Optionnel : kit d'éclairage SLO/LSO, coude SRK45 (si applicable), modules d'extension SRM

Installation
Conçu pour toitures inclinées avec matériaux de couverture profilés. Plage de pente d'installation : 15°–60°. Fournit des solutions d'étanchéité et de fixation permettant une pose étanche à l'air et à l'eau lorsqu'il est installé avec les accessoires d'origine.

Entretien et durabilité
Conçu pour une longue durée de service et un entretien réduit. Le matériau du dôme et l'habillage métal résistent aux UV et aux intempéries. Le tube et le système d'étanchéité minimisent les fuites de lumière et l'entrée de saletés.

Caractéristiques / spécifications techniques

• Modèle : SRD-Z
• Type : Puits de lumière à dôme pour toiture inclinée
• Type de solin : Typ Z (solin intégré)
• Type de toit et matériau : Toit incliné, toiture profilée
• Diamètres disponibles : 250 mm, 350 mm, 550 mm
• Longueur standard du tube : 2100 mm (Ø250 & Ø350), 1800 mm (Ø550)
• Ouverture de toit : 325 x 325 mm (pour Ø250)
• Ouverture plafond : 310 mm (pour Ø250)
• Type de tube : Tube rigide en aluminium avec revêtement réfléchissant
• Matériau du dôme : Polycarbonate stabilisé UV 3 mm
• Transmittance thermique (valeur U) : 250 mm – 2.1 W/m²K ; 350 mm – 2.0 W/m²K ; 550 mm – 1.9 W/m²K
• Classe d'étanchéité à l'air : Classe 4
• Résistance aux charges descendantes : DL 2500
• Résistance aux charges en soulèvement : UL 3000
• Résistance aux chocs (petit corps dur) : sans perforation
• Résistance aux chocs (grand corps mou) : SB 800
• Étanchéité à l'eau : Conforme
• Accessoires inclus / recommandés : Solin intégré, Kit d'installation, Kit de fixation du dôme ; en option coude SRK45, modules SRM, kit d'éclairage SLO/LSO
• Plage de pente d'installation : 15° – 60°
• Poids produit (pack) : 9.947 kg
• Dimensions du colis (L x l x H) : 0.31 m x 0.69 m x 0.875 m
