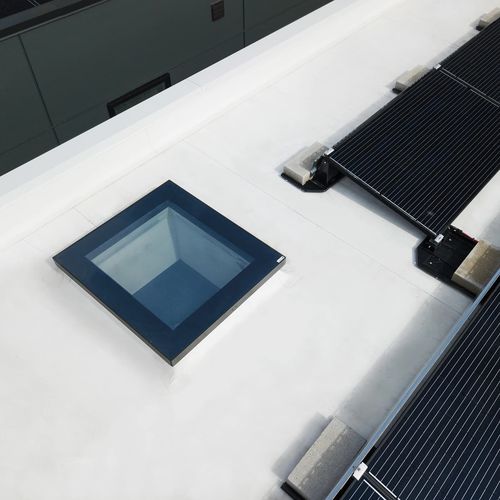

Lanterneau pour toiture-terrasse DRF DU6

pour constructions industriellespour maisonpour toit

Présentation
Conçu pour combiner apport de lumière naturelle et accès sécurisé au toit, le lanterneau d'accès plat FAKRO DRF DU6 s'installe là où les fenêtres verticales sont inadaptées mais un accès au toit est nécessaire. L'unité intègre un vitrage double‑chambre DU6, une battant à charnières hautes pour grande ouverture, et un cadre PVC multicouches avec habillage extérieur.

Avantages clés

• Apporte de la lumière naturelle aux locaux sous toits plats tout en permettant un accès direct et sécurisé au toit.
• Performances thermiques élevées avec le vitrage DU6 (coefficient U vitrage 0,5 W/m²K) et conception pensée pour la résistance aux intempéries.
• Charnières hautes permettant une large ouverture du battant facilitant la sortie et l'entrée sur le toit.
• Verins à gaz maintiennent le battant ouvert ; revêtements antidérapants sur les profils améliorent l'appui lors de l'échelle.
• Équipé d'une serrure ZBR empêchant la fermeture involontaire du battant pour plus de sécurité.

Applications et compatibilité
Le DRF DU6 convient aux toits plats avec pentes de 2° à 15°. L'angle d'installation peut être augmenté de 3° à l'aide d'un cadre XRD/A. Pour les installations surélevées (toits végétalisés ou concassés), utiliser la base d'installation XRD/W. Adapté aux bâtiments résidentiels, commerciaux et industriels légers nécessitant accès contrôlé au toit et éclairage zénithal.

Construction et matériaux
Le cadre est réalisé en profils PVC multicouches blancs (RAL 9010) avec remplissage améliorant l'isolation. L'habillage extérieur est noir (RAL 9005). La construction est résistante à l'humidité et conçue pour un entretien réduit.

Vitrage et sécurité
Le vitrage est un ensemble DU6 à double chambre avec un vitrage intérieur anti‑effraction classe P2A. Le vitrage présente un coefficient de transmission thermique de 0,5 W/m²K ; la face externe est trempée et bénéficie d'une garantie de résistance à la grêle à vie. L'étanchéité à l'air, la résistance au vent et l'étanchéité à l'eau répondent à des classes de performance élevées.

Fonctionnement et commande
La commande manuelle est standard. Des vérins à gaz assistent l'ouverture et la fermeture et maintiennent le battant en position ouverte. Aucune commande électrique, alimentation solaire ou télécommande n'est fournie en standard pour ce modèle.

Caractéristiques additionnelles

• Ouverture du battant : jusqu'à 80° pour les tailles 90×90 cm et 100×100 cm ; jusqu'à 60° pour les tailles 90×120 cm et 120×120 cm.
• Éléments antidérapants sur les profils pour sécuriser l'accès lors de la sortie.
• Grande surface vitrée maximisant l'apport de lumière naturelle.

Caractéristiques techniques

• Modèle : DRF DU6
• Marque : FAKRO
• Taille commerciale (exemple illustré) : 90 × 90 cm
• Dimensions cadre extérieur (taille exemple 90×90) : 1120 mm × 1120 mm
• Ouverture nette du cadre (exemple) : 817 mm × 817 mm
• Ouverture nette du battant (exemple) : 776 mm × 776 mm
• Ouverture nette de la réservation (exemple) : 858 mm × 858 mm
• Vitrage : unité DU6 à double chambre ; coefficient U vitrage 0,5 W/m²K
• Transmittance thermique globale (Uw pour la taille sélectionnée) : 0,74 W/m²K
• Vitrage intérieur : verre anti‑effraction classe P2A
• Nombre de joints : 2
• Perméabilité à l'air : Classe 4
• Résistance au vent : Classe C5/B5
• Résistance aux chocs : Classe 5 (950 mm)
• Étanchéité à l'eau : E1200
• Isolation acoustique Rw : 38 dB
• Pente de toit recommandée : 2°–15°
• Poids du produit (taille exemple) : 98 kg
• Dimensions du colis (exemple) : largeur 1,21 m ; longueur 1,22 m ; hauteur 0,28 m
• Matériau et couleur du cadre : PVC multicouche blanc (RAL 9010) ; habillage extérieur noir (RAL 9005)
• Fonctionnement : Manuel ; vérins à gaz pour assister le mouvement et maintenir le battant ouvert
• Lanterneau praticable (walk‑on window) : Non
