Cellule photoélectrique de protection XP 20 D

pour sécuritépour contrôle d'accèspour porte automatique

Présentation

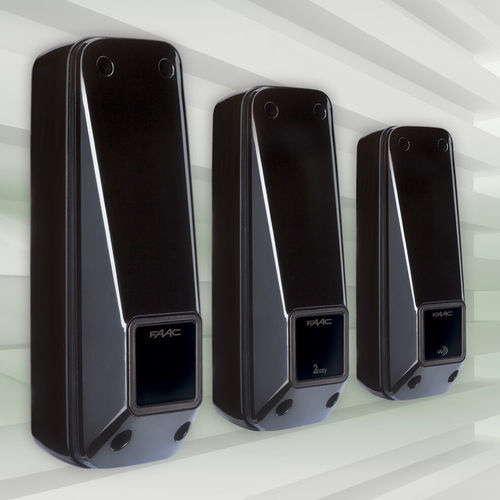

Les photocellules murales orientables XP 20 D sont constituées d'un émetteur et d'un récepteur infrarouge modulé offrant un faisceau de détection d'une portée nominale allant jusqu'à 20 m. L'obstruction du faisceau modifie l'état du récepteur pour permettre la détection fiable d'obstacles sur portails et barrières.

Versions disponibles

• XP 20 D : Système avec alimentation conventionnelle 24 V pour l'émetteur et le récepteur.
• XP 20B D : Système BUS 2easy utilisant seulement deux fils 24 V non polarisés ; possibilité d'installation jusqu'à 16 paires sur le même système ; protection contre les interférences de sources lumineuses externes (ex. phares LED).
• XP 20W D : Récepteur alimenté en 12–24 V ; l'émetteur peut être alimenté en 12–24 V ou par batterie (3 V CR2, non fournie), évitant la pose d'un câble vers l'émetteur ; canaux sélectionnables pour installer jusqu'à 4 paires et protection contre les interférences lumineuses externes.

Émetteur et récepteur
Paire émetteur/récepteur infrarouge modulé. La modulation améliore l'immunité à la lumière ambiante. La paire détecte l'interruption du faisceau et convient à une installation murale.

Réglage et mécanique
La photocellule est montée sur un support pivotant équipé d'une lentille haute performance pour optimiser l'efficacité du faisceau dans toutes les directions. Le support pivotant se verrouille par un verrou de rotation enfichable (retirable avec un tournevis si nécessaire). Réglage horizontal de -90° à +90° et tolérances d'auto-alignement intégrées pour faciliter la mise en service.

Descriptif technique (tableau)
DESCRIPTIF TECHNIQUE | XP 20 D | XP 20B D | XP 20W D
Tension d'alimentation : 24V DC / 24V AC | via BUS 2easy, deux fils 24V non polarisés DC | Rx: 12-24V AC/DC; Tx: 12-24V AC/DC ou alimentation par batterie (3 V CR2 - non fournie)
Portée nominale : 20 m | 20 m | 20 m
Type d'installation : en saillie | en saillie | en saillie
Dimensions (LxHxP) : 41 x 130 x 42 mm | 41 x 130 x 42 mm | 41 x 130 x 42 mm
Angle de réglage horizontal : -90° +90° | -90° +90° | -90° +90°
Angle d'auto-alignement : ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m) | ±7° (20 m) ±13,5° (5 m)
Temps de détection d'obstacle : 13 ms | 20 ms | 40 ms
Courant absorbé : Rx (30 mA) + Tx (20 mA) | Rx (10 mA) + Tx (10 mA) | Rx (30 mA) + Tx (40 mA en batterie ou 5 mA à 24V DC)
Indice de protection : IP54 | IP54 | IP54
Capacité maxi contact : 60 VA / 24 W (XP 20 D) | — | —
Température d'utilisation : -20°C ÷ +55°C | -20°C ÷ +55°C | -20°C ÷ +55°C
Remarques capacité système : Possibilité d'installer jusqu'à 16 paires sur le même système (XP 20B D) ; jusqu'à 4 paires (XP 20W D)

Applications & avantages
Adapté à la détection de sécurité pour portails et barrières automatisés. Options de câblage sélectionnables (conventionnel, BUS 2easy, émetteur sans fil/alimentation par batterie) pour s'adapter aux contraintes d'installation : BUS 2easy réduit le câblage pour accessoires en cascade ; l'émetteur sur batterie évite les travaux civils pour les émetteurs distants.

Caractéristiques / spécifications techniques

• Modèle : XP 20 D (également disponible en XP 20B D et XP 20W D)
• Portée nominale : 20 m
• Installation : en saillie
• Dimensions : 41 x 130 x 42 mm
• Réglage horizontal : -90° à +90°
• Auto-alignement : ±7° à 20 m ; ±13,5° à 5 m
• Temps de détection : XP 20 D = 13 ms ; XP 20B D = 20 ms ; XP 20W D = 40 ms
• Alimentation : XP 20 D = 24V DC/AC ; XP 20B D = BUS 2easy 2 fils 24V DC (non polarisés) ; XP 20W D = Rx 12–24V AC/DC, Tx 12–24V AC/DC ou batterie (3 V CR2, non fournie)
• Consommation : voir variantes (Rx/Tx mA selon version)
• Indice de protection : IP54
• Capacité maxi contact (XP 20 D) : 60 VA / 24 W
• Température de fonctionnement : -20°C à +55°C
• BUS 2easy supporte jusqu'à 16 paires sur le même système ; variante sans fil jusqu'à 4 paires
• Support pivotant avec lentille haute performance et verrou de rotation enfichable (retirable)
