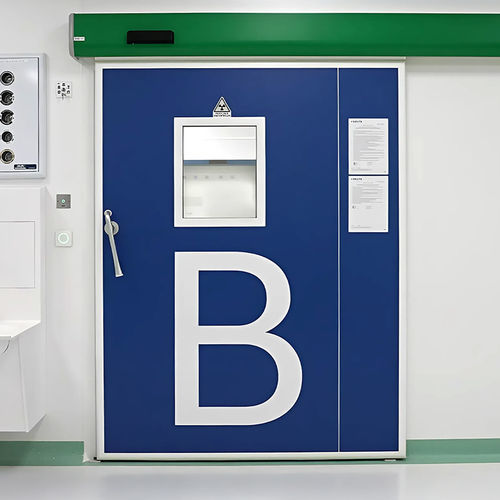

Porte d'entrée FHE

en métalen verrecoulissante

Présentation

• Portes coulissantes monoplanes ou bipartes, à ouverture automatique ou manuelle, conçues pour les environnements nécessitant un contrôle de la contamination bactérienne et des fermetures étanches ou hermétiques.
• Adaptées à l'installation sur systèmes préfabriqués et murs standards. Deux configurations principales : étanche à l'air et hermétiquement scellée.

Versions

• Version étanche à l'air (FHE-SSA / FHE-SSM) : des joints verticaux viennent s'appuyer sur des profils verticaux du bâti tandis que les joints supérieur et inférieur glissent le long du profil horizontal et de la surface de sol pour assurer la fermeture étanche.
• Version hermétique (FHE-SHA / FHE-SHM) : le vantail effectue un mouvement combiné de translation, de montée et d'entrée lors de la phase de fermeture finale afin de comprimer les joints périphériques et d'obtenir une étanchéité hermétique complète (jusqu'à 20 mm de course verticale et environ 45° d'inclinaison en fin de course), rendu possible par la conception particulière du support et du chariot sans actionneurs supplémentaires.

Fonctionnement

• Disponible en mode automatique avec entraînements électromécaniques et systèmes de commande, régulation et surveillance adaptés à l'application.
• Disponible également en mode manuel avec poignées.
• Les versions automatiques peuvent intégrer des dispositifs de sécurité et de surveillance conformes aux réglementations applicables.

Unité d'entraînement A1400 AIR

• Tension d'alimentation 220–240 V~ 50/60 Hz
• Puissance maximale 140 W
• Puissance en veille 3 W
• Fréquence d'utilisation 100 % (continu)
• Largeur maxi du vantail 65 mm
• Moteur électrique 36 V avec encodeur
• Charge maxi accessoires 1 A — 24 V
• Type de traction courroie crantée
• Vitesse ouverture/fermeture 10–60 cm/s (vantail simple) ; 20–120 cm/s (deux vantaux)
• Réglage ouverture partielle 5 %–95 %
• Temps de pause 0–30 s ou fonction Économie d'énergie
• Temps de pause nuit 0–240 s
• Encodeur fourni en standard
• Surveillance capteur de protection (EN16005) standard (peut être exclue)
• Mouvement basse énergie (EN16005) standard (peut être exclue)
• Température ambiante de fonctionnement −20°C à +55°C
• Classe de protection IP23 (usage intérieur)
• Conformité réglementaire EN 16005 ; EN 13489-1 ; EN 13489-2 ; EN 60335-1 ; EN 60335-2 ; EN ISO 12100 ; EN 61000-6-2 ; EN 61000-6-3

Modèles / Codes article

• FHE-SSA — Porte coulissante automatique étanche — 105141
• FHE-SSM — Porte coulissante manuelle étanche — 105142
• FHE-SHA — Porte coulissante automatique hermétique — 105143
• FHE-SHM — Porte coulissante manuelle hermétique — 105144

Exemples d'installation / Galerie
Des installations exemples montrent le montage type, l'intégration avec des parois préfabriquées et l'aspect fini en milieux stériles ou contrôlés.

Caractéristiques techniques

• Série : FHE (modèles FHE-SSA, FHE-SSM, FHE-SHA, FHE-SHM)
• Deux configurations : étanche et hermétique (fermeture hermétique finale avec course verticale jusqu'à 20 mm)
• Entraînement : automatique (A1400 AIR avec moteur 36 V et encodeur, traction par courroie crantée) ou manuel
• Données A1400 AIR : 220–240 V~ 50/60 Hz ; max 140 W ; veille 3 W ; usage continu
• Vitesse ouverture/fermeture : 10–60 cm/s (vantail simple), 20–120 cm/s (deux vantaux) ; ouverture partielle 5 %–95 %
• Charge accessoires : 1 A — 24 V ; encodeur inclus ; IP23 (intérieur)
• Température de fonctionnement : −20°C à +55°C
• Conforme aux normes EN applicables, notamment EN 16005 et séries EN 13489 / EN 60335
