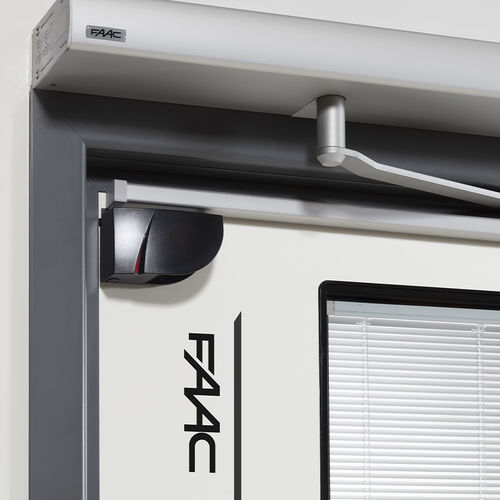

Automatisme pour porte battante HERMETIC

Présentation

• Ces portes battantes automatiques, manuelles ou semi-automatiques, à un ou deux vantaux, sont conçues pour les environnements nécessitant un contrôle de la contamination bactérienne et des performances d'étanchéité.
• Compatibles avec les systèmes préfabriqués, elles peuvent être installées sur des cloisons standards ; versions standard, étanche ou hermétique disponibles.
• Le fonctionnement peut être manuel ou automatique grâce à des composants électromécaniques avec systèmes de commande, de régulation et de surveillance configurables selon les besoins.

Cadre de la porte
Le cadre, réglable sur trois côtés, se compose de deux éléments : le profil de cadre et le profil de sous-cadre en aluminium extrudé et/ou en acier inoxydable arrondi large. À l'intérieur du profil de cadre se trouvent des rainures pour loger le joint de friction qui le relie au sous-cadre. Un profilé intérieur spécifique permet la fixation ; ce rainurage est fermé par un joint affleurant au profil de cadre.

Vantail
Le vantail est constitué de profilés en aluminium extrudé formés, aux coins larges et arrondis, conçus pour recevoir des serrures spéciales. La partie inférieure du vantail est prévue pour accueillir un profil d'exclusion des courants d'air. Sur les portes FHE, les profilés du vantail chevauchent le panneau ; des panneaux affleurants sont disponibles sur demande pour des cas particuliers.

Description technique — Opérateur de porte battante A952

• Tension d'alimentation 100-240 V~ - 50/60 Hz
• Puissance max 190 W
• Puissance en veille 7,3 W
• Fréquence d'utilisation 100%
• Moteur électrique Moteur alimenté en 36 V
• Charge maximale accessoires incluant serrure électrique 1,2 A - 24 V
• Dimensions (LxPxH) 715 x 150 x 74 mm
• Poids 12 Kg
• Fonctionnement en cas de coupure Ouverture manuelle poussée/tirée - Fermeture par ressort
• Angle d'ouverture maxi du vantail 100° ÷ 125°
• Temps d'ouverture/fermeture 4 - 10 s (réglable)
• Temps de pause 0 - 30 s
• Temps de pause nuit 0 ÷ 90 s
• Encodeur De série
• Surveillance capteur de protection (EN16005) De série (peut être exclue)
• Mouvement basse énergie (EN16005) De série (peut être exclu)
• Température ambiante d'utilisation -20°C ÷ +45°C
• Indice de protection IP30
• Conformité aux normes EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2

Modèles / Codes article
Modèle — Code article
FHE-HSA Porte battante automatique étanche — 105145
FHE-HSM Porte battante manuelle étanche — 105146
FHE-HHA Porte battante automatique étanche — 105147
FHE-HM Porte battante manuelle non étanche — 105148
FHE-HA Porte battante automatique non étanche — 105149

Caractéristiques / Spécifications techniques

• Produit : Swing Hermetic Entrance (options hermétiques pour hôpitaux et environnements stériles)
• Versions disponibles : manuelle, automatique, semi-automatique ; simple ou double vantail ; standard, étanche ou hermétique
• Cadre : réglable sur trois côtés ; profil cadre + profil sous-cadre en aluminium extrudé et/ou acier inoxydable arrondi ; rainures internes pour joint de friction et fixation ; joint affleurant au profil
• Vantail : profilés en aluminium extrudé formés aux coins larges ; préparation pour serrures spéciales ; profil inférieur conçu pour coupe-froid ; sur portes FHE les profils du vantail chevauchent le panneau (panneaux affleurants disponibles sur demande)
• Opérateur recommandé : A952 — alimentation 100-240 V~, puissance max 190 W, veille 7,3 W, moteur 36 V
• Dimensions A952 : 715 x 150 x 74 mm ; poids 12 kg
• Charge accessoires : jusqu'à 1,2 A à 24 V (incluant serrure électrique)
• Caractéristiques opérationnelles : usage continu (100%), fonctionnement manuel en cas de coupure avec fermeture par ressort, angle d'ouverture 100°–125°, temps d'ouverture/fermeture réglable 4–10 s, temps de pause 0–30 s, pause nuit jusqu'à 90 s
• Sécurité & contrôle : encodeur de série ; surveillance capteur de protection et mouvement basse énergie conformes EN16005 (peuvent être exclus)
• Environnement / protection : température d'utilisation -20°C à +45°C ; indice de protection IP30
• Conformité réglementaire : EN 16005; EN 61000-6-2; EN 61000-6-3; EN 13849-1 Pl. D; EN 13849-2; DIN 18650-1; DIN 18650-2
