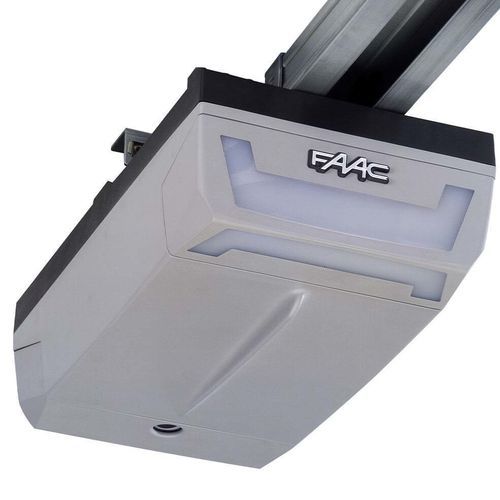

Automatisme pour porte de garage D600 - D700 HS - D1000

pour portail coulissant

Présentation

• Opérateurs électromécaniques 24V pour portails coulissants, disponibles en versions D600, D700 HS et D1000.
• Installation rapide grâce au rail prémonté et au système d'enclenchement rotatif FAAC pour un raccordement mécanique simplifié.
• Fins de course réglables, ralentissement électronique et inversion automatique en cas d'obstacle ; D700 HS atteint jusqu'à 12 m/min.

Performance

• Force maximale de traction/poussée : 600 N (D600) - 700 N (D700 HS) - 1 000 N (D1000).
• Puissance maximale : 220 W (D600) - 440 W (D700 HS) - 350 W (D1000).
• Vitesse maximale du chariot : 6,6 m/min (D600, D1000) - 12 m/min (D700 HS).
• Vitesse du chariot en phase de ralentissement : 1,3 m/min (D600, D1000) - 2,5 m/min (D700 HS).

Fixation et électronique

• Système de fixation FAAC par enclenchement et rotation (breveté) pour un couplage mécanique simplifié et une installation rapide.
• Positions de fin de course et points de ralentissement mémorisés via une simple opération d'initialisation.
• Carte électronique : connecteur rapide pour cartes réceptrices ; modes de fonctionnement : automatique / semi-automatique ; bornier de connexion pour Ouverture / Arrêt / Sécurité / Autocontrôle de sécurité / clignotant 24V.

Modèles et codes article
D600 Dolphin Kit K868 | 10566515
D600 Dolphin Kit K433 | 10566516
D700 HS | 110602
D1000 Dolphin Kit K868 | 10566615
D1000 Dolphin Kit K433 | 10566616

Accessoires compatibles et cartes de commande

• Unités de commande électroniques : E600, E700 HS, E1000.
• Systèmes radio et émetteurs : FDS System (433 / 868 MHz), émetteurs omniDEC / XTO (433,92 - 868,35 MHz).
• Photocellules et détecteurs de sécurité : XP 20 D (photocellules murales réglables), XP 30 (photocellules murales).
• Clignotant : XLED.
• Lecteurs et claviers : XTR B (lecteur TAG), claviers de commande XKP.
• Système radio pour seuil de sécurité : émetteur XT S 868 et récepteur XR S 868.

Caractéristiques techniques

• Tension d'alimentation : 220-240V~ 50/60 Hz.
• Moteur électrique : moteur à balais 24V DC.
• Puissance max : 220 W (D600) - 440 W (D700 HS) - 350 W (D1000).
• Force maximale de traction/poussée : 600 N (D600) - 700 N (D700 HS) - 1 000 N (D1000).
• Vitesse maximale du chariot : 6,6 m/min (D600, D1000) - 12 m/min (D700 HS).
• Vitesse de ralentissement : 1,3 m/min (D600, D1000) - 2,5 m/min (D700 HS).
• Fonctions de sécurité : ralentissement électronique, détection d'obstacle avec inversion, borne d'autocontrôle de sécurité.
