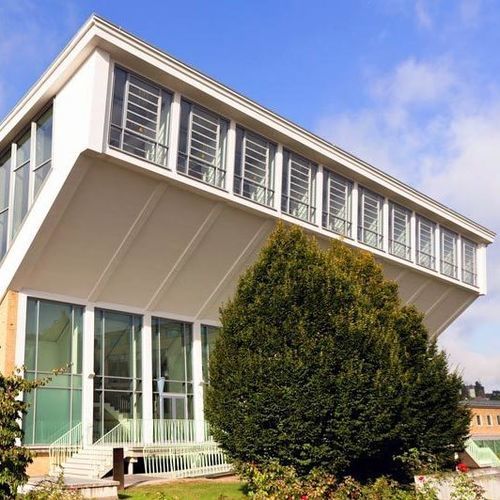

Fenêtre à lames TGL ISO

à pivotpivotante à axe centralen PA

Produit

• Série : TGL ISO — 24 BT 50 / 32 BT 60 / 44 BT 70

Description de conception

• Installation prévue en façade verticale
• Profils de cadre et de lames : aluminium avec composite à isolation thermique utilisant des profils PA6.6
• Remplissage : vitrage double ou panneau ; vitrage encadré sur tout le pourtour
• Lames basculantes montées sur un pivot horizontal

Dimensions des profils

• Profondeur totale du cadre : 50 mm
• Largeur de face du cadre : 38 mm
• Largeur de face de la lame verticale : 33 mm
• Largeur de face du joint lame horizontale : 66 mm

Type d'ouverture

• Les fenêtres à lames sont composées d'une ou plusieurs lames superposées pivotant sur un axe horizontal en tant qu'ouvrant oscillant. La partie inférieure s'ouvre vers l'extérieur sous l'axe de pivot et la partie supérieure vers l'intérieur. L'axe de pivot est généralement centré mais peut être décalé jusqu'à 1/3–2/3 si nécessaire.
• Angle d'ouverture standard : 78° ; réglable 0–90° si nécessaire

Joints

• Vertical : brosse d'étanchéité
• Joint du profil horizontal : brosse + EPDM

Ferrures

• Ferrures dissimulées
• Matériaux résistants à la corrosion ; galvanisés

Surfaces / Finitions

• Profils anodisés ; revêtements peinture poudre ou peinture humide possibles selon RAL, NCS, DB
• Couleurs spéciales disponibles sur demande

Documentation disponible (fiches techniques / demande / textes d'annonce)

• Coupe système et fiches techniques pour TGL ISO 24 BT 50 et TGL ISO 32 BT 60
• Fiches techniques : TGL ISO 24 BT 50, TGL ISO 32 BT 60, TGL ISO 44 BT 70
• Fiches de demande et textes d'annonce disponibles pour variantes BT 50 / BT 60 / BT 70

NSHEV – selon DIN EN 12101-2:2003
Surface d'ouverture aérodynamiquement efficace — selon calcul
Sécurité fonctionnelle — Re 1000
Fonctionnement sous charge — SL 0
Fonctionnement à basses températures, dépendant de la taille et du poids — T (-20)
Stabilité sous pression du vent — WL 3000
Résistance à la chaleur — B 300-E

Fenêtre – selon DIN EN 14351-1
Pérméabilité à l'air (EN 12207) — Classe 3 (version spéciale BT 60 : Classe 4)
Étanchéité à la pluie battante (EN 12208) — Classe 6A (version spéciale BT 60 : 7A)
Résistance à la pression du vent (EN 12210) — Classe C2 (version spéciale BT 60 : C5)
Isolation acoustique (EN ISO 717-1) — TGL ISO 32 BT 60 : 39 dB
Exemples de coefficient de transmission thermique (EN ISO 10077-1)* — TGL ISO 24 BT 50 : 1,70 W/m²K (avec vitrage double) ; TGL ISO 32 BT 60 : 0,99 W/m²K (avec vitrage triple) ; TGL ISO 32 BT 60 : 0,91 W/m²K (avec panneau sous vide)
*Valeurs dépendant de la taille et du remplissage de la fenêtre à lames

Spécifications techniques

• Famille de produit : TGL ISO (fenêtres à lames)
• Variantes structurelles disponibles : 24 BT 50, 32 BT 60, 44 BT 70
• Profondeur du cadre : 50 mm
• Largeurs de face : cadre 38 mm ; lame verticale 33 mm ; joint lame horizontale 66 mm
• Matériau lame/cadre : profils aluminium avec composite isolant thermique PA6.6
• Vitrage / remplissage : vitrage double ou panneau ; vitrage encadré sur tout le pourtour
• Ouverture : pivot horizontal, ouvrant oscillant ; standard 78° (réglable 0–90°) ; axe de pivot centré ou décalé jusqu'à 1/3–2/3
• Joints : brosse verticale ; brosse + EPDM horizontale
• Ferrures : dissimulées, résistantes à la corrosion, galvanisées
• Surfaces : anodisé ou peinture poudre/peinture humide selon RAL, NCS, DB ; couleurs spéciales sur demande
• Performance acoustique : jusqu'à 39 dB (TGL ISO 32 BT 60)
• Exemples représentatifs de transmission thermique : 1,70 W/m²K (24 BT 50 avec vitrage double) ; 0,99 W/m²K (32 BT 60 avec vitrage triple) ; 0,91 W/m²K (32 BT 60 avec panneau sous vide)
• Normes / classifications : NSHEV selon DIN EN 12101-2 ; Exigences fenêtres selon DIN EN 14351-1 (pérméabilité à l'air, étanchéité, résistance au vent comme indiqué ci‑dessus)
