Système pour éclairage sur rail 48 V INVIA

DALI

Particularités

• Éclairage mural linéaire : appareils à faisceau mural conçus pour éclairer les surfaces verticales avec efficacité et excellente uniformité, y compris dans les angles.
• Confort visuel pour postes de travail : maîtrise de l’éblouissement (valeurs UGR comme appui pour le respect des normes d’éclairage).
• Différents éléments d’appareils : insertion sans outil de downlights, uplights et wallwashers ; inclut éléments uplight et insert Minirail 48V pour projecteurs.
• Technologie Tunable White : température de couleur réglable pour des concepts Human Centric Lighting.
• Intégration de projecteurs 48V : compatibilité avec projecteurs ERCO 48V, optiques étroites 5°, optiques zoom et cadrage précis (options RGBW/Tunable white).

Description produit

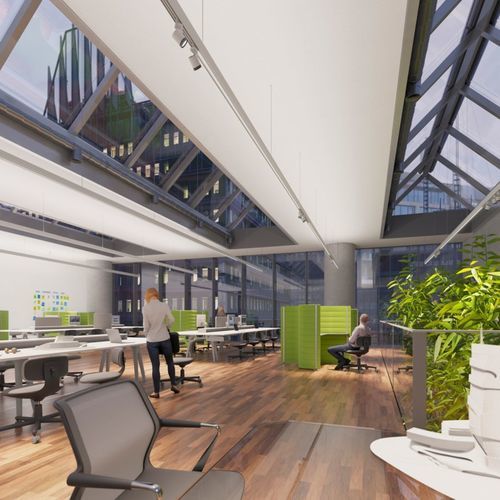

La structure d'éclairage Invia 48V dessine des lignes lumineuses continues qui dynamisent les espaces et soulignent leurs dimensions. Elle permet un éclairage architectural avec des répartitions précises et efficaces pour des hauteurs sous plafond jusqu’à 8 m et convient aux bâtiments publics, bureaux et musées. Le système supporte les montages encastré, apparent et suspendu. Le profil de base intègre quatre conducteurs pour l’alimentation 48V et une ligne de commande DALI. Les éléments d’éclairage s’enclenchent sans outil. La connectivité numérique, les inserts uplight et les options Tunable White rendent Invia adapté aux concepts d’éclairage avancés.

Caractéristiques / détails de construction

• Système de lentilles ERCO (downlight) : lentilles en polymère optique ; répartitions : diffus, wide flood, extra wide flood.
• Réflecteur pour wallwasher : aluminium, anodisé argent, très réfléchissant (répartitions asymétriques pour wallwashing).
• Diffuseur uplight : luminaire constitué de trois unités solidaires ; construction en polymère pour éclairage indirect.
• Module LED ERCO : LED mid-power en blanc chaud (2700K ou 3000K), blanc neutre (3500K ou 4000K) ou Tunable White (2700–6000K).
• Élément anti-éblouissement : polymère ; finitions — downlight : blanc (RAL9016) ou noir ; wallwasher : blanc (RAL9002) ou noir.
• Boîtier : profilé en aluminium combiné à des composants polymères ; profilé recoupable sur site ; formes disponibles : linéaire ou en angle.
• Alimentation et commande : drivers commutables ou dimmables DALI ; commande via Casambi Bluetooth possible via passerelle en accessoire.
• Profilés / alimentation : face inférieure conçue pour accueillir les luminaires ; variantes apparent, suspendu et encastré ; conducteurs intégrés : 2 conducteurs cuivre isolés 4,5 mm² pour l’alimentation (1 circuit, max. 10 A) et 2 conducteurs cuivre isolés 4,5 mm² pour la ligne DALI.

Caractéristiques / spécifications techniques

• Type de système : système modulaire de lignes lumineuses continues avec inserts de luminaires interchangeables.
• Applications : bâtiments publics, musées et galeries, bureaux ; adapté pour hauteurs sous plafond jusqu’à 8 m.
• Montage : encastré (recouvrant ou affleurant), apparent, suspendu.
• Répartitions lumineuses : downlight (diffus, wide flood, extra wide flood), uplight (symétrique axial), wallwasher (asymétrique pour wallwashing uniforme).
• Sources / plages de puissance (exemples) : downlights 1,2 W–31,3 W / 294 lm–5693 lm ; wallwashers 4,3 W–31,3 W / 936 lm–6134 lm ; uplights 3,7 W–5 W / 883 lm–1022 lm.
• Températures de couleur LED : 2700K, 3000K, 3500K, 4000K ou Tunable White 2700–6000K.
• Insert rail : intégration Minirail 48V pour projecteurs ERCO 48V (éclairage d’accentuation et cadrage).
• Électrique : quatre conducteurs intégrés dans le profil pour 48V plus ligne de commande DALI ; section conducteurs 4,5 mm² ; 1 circuit, max. 10 A.
• Commande : commutable, dimmable DALI, contrôle Casambi Bluetooth via passerelle accessoire.
• Matériaux / finitions : profilé aluminium, optiques/diffuseurs en polymère ; finitions profilé : blanc (RAL9002), noir ou argent poudré ; finitions des couvre‑antiéblouissement selon type de luminaire.
