Clôture en grille métallique CHAMPION D.M.

en treillis soudépour terrain de sportmodulaire

Description

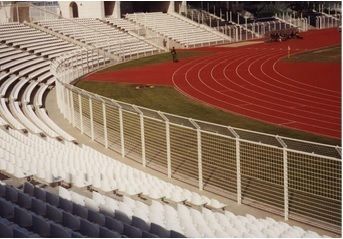

Clôture conçue selon les normes de sécurité en vigueur pour la construction et l’exploitation d’installations sportives. Conforme à la norme UNI EN 13200-3. La clôture Champion D.M. est constituée de panneaux modulaires monolithiques non jointés en treillis soudé et de montants IPE 100. La solidité garantit la protection et la sécurité du terrain tout en assurant une bonne visibilité pour les spectateurs. Disponible avec ou sans bande inférieure (offendicola).

Panneau supérieur

• Matériau : acier au carbone UNI EN 10025 S235JR
• Hauteur : 1174 mm ; largeur : 1995 mm
• Maille du treillis soudé : 124 x 100 mm
• Éléments horizontaux : plat 25×3 mm
• Éléments verticaux : rond Ø 5 mm
• Cadres verticaux en plat 25x3 mm, percés pour ancrage au montant
• Cornière supérieure : profilé en U 50x50x50 mm ép. 3 mm

Panneau inférieur

• Matériau : acier au carbone UNI EN 10025 S235JR
• Hauteur : 933 mm ; longueur : 1995 mm
• Maille du treillis soudé : 124 x 50 mm
• Éléments horizontaux : plat 25×3 mm
• Éléments verticaux : rond Ø 5 mm
• Cadres verticaux en plat 25x3 mm, percés pour ancrage au montant

Bande inférieure (offendicola)

• Matériau : acier au carbone UNI EN 10025 S235JR
• Hauteur : 540 mm
• Maille du treillis soudé : 124 x 100 mm
• Éléments horizontaux : plat 25×3 mm
• Éléments verticaux : rond Ø 5 mm
• Cadres en plat 25x3 mm, percés pour ancrage au montant
• Cornière supérieure de la bande : tube carré 35×35 mm épaisseur 3 mm

Montants

• Matériau : acier au carbone UNI EN 10025 S235JR
• Profil du montant : IPE 100
• Hauteur : 2550 mm (ou configuration 2630+560 mm)
• Percés pour fixation des panneaux et pour la mise à la terre de la clôture

Éléments de fixation

• Matériau : acier inoxydable AISI 304
• Système antivol : TTQST M 10×30 couleur noire (sur demande)

Revêtement

• Zingage à chaud selon UNI EN ISO 146

Dimensions standard

• Dimensions standard des panneaux et montants selon la fiche technique produit (largeur panneau : 1995 mm ; hauteurs des panneaux comme spécifié pour supérieur, inférieur et bande ; montants : 2550 mm ou 2630+560 mm)

Caractéristiques / Spécifications techniques

• Conformité : UNI EN 13200-3
• Type de panneau : treillis soudé, modulaire et monolithique
• Matériau principal : acier au carbone UNI EN 10025 S235JR
• Mailles du treillis : 124x100 mm (panneau sup.), 124x50 mm (panneau inf.), 124x100 mm (bande)
• Éléments horizontaux : plat 25×3 mm
• Éléments verticaux : rond Ø 5 mm
• Cadres verticaux : plat 25x3 mm percé pour ancrages
• Cornière supérieure (panneau sup.) : profilé en U 50x50x50 mm ép. 3 mm
• Cornière supérieure (bande) : tube carré 35×35 mm épaisseur 3 mm
• Montant : profilé IPE 100
• Hauteurs disponibles des panneaux : 1174 mm (sup.), 933 mm (inf.), bande 540 mm
• Montants : hauteur 2550 mm ou alternative 2630+560 mm
• Éléments de fixation : acier inox AISI 304 ; système antivol optionnel TTQST M 10×30
• Finition : zingage à chaud selon UNI EN ISO 146
